商品の詳細:
お支払配送条件:
|
| 製品名: | 管の粉砕の製造所 | 適当な企業: | 製造工場、構造のworks 、エネルギー及び鉱山 |
|---|---|---|---|
| 条件: | 新しい | モーター タイプ: | ACモーター |
| 容量（T/H）: | 14-195tph | 次元（L*W*H）: | 2.2x6.5-4.6x14 m |
| 重量: | 49-485 t | 保証: | 1年 |
| 売り上げ後のサービスは提供した: | ビデオ テクニカル サポート、オンライン サポート、分野の取付け、依託および訓練 | 管の粉砕の製造所: | 2.2x6.5-4.6x14 mの管の粉砕の製造所 |
| 容量: | 14-195 tph | 港: | チンタオ、上海、テンシン |
| ハイライト: | 195tphセメントの粉砕の製造所,AGMAのセメントの粉砕の製造所,195tphセメントの植物の粉砕の製造所 |
||

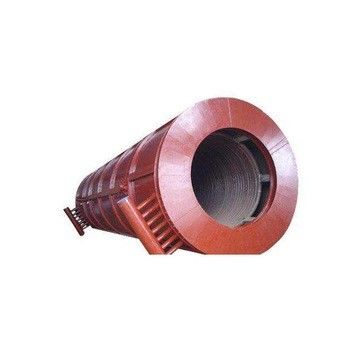

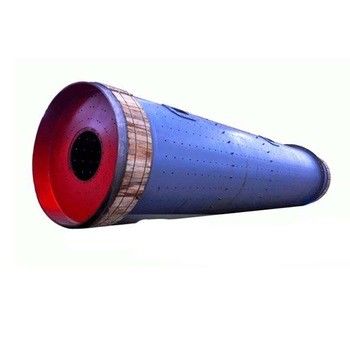

14-195 tphは未加工管の粉砕の製造所をセメントで接合している
密集した、有効!
CITICのボール ミルは維持の性能そして低速のスペース節約、密集している、高い。これはサポート軸受け設計が主に原因であり、製造所ドライブは使用した。製造所は、両端にスライドの靴軸受けに取付けられて貝支えられ、溶接された設計として完全に作った。密集したドライブ版の製造所はプラネタリ・ギアが製造所のフランジに取付けられる必要なドライブを特色にする。CITICのボール ミルは経験の年までに支持される最先端の計算およびシミュレーション方法の結果である。世界的に私達は1,000以上のボール ミルを設計し、造った。
標準的なCITICの製造所はスライドの靴で貝支えられ、中央ドライブがある。トルク伝達は円錐排出の端によってもたらされる。この円錐形は製造所の貝に溶接され、材料および排気ガスの排出のための開始がある。ドライブ フランジは円錐形の端に接続される。このように、ドライブ力は製造所の貝に直接そして均等に配られる。
最低の空き容量のための私達の製造所はスライドの靴軸受けに必要なドライブを持つために取付けられ。このドライブの中心は端の円錐形に直接取付けられる2ステージのプラネタリ・ギアの減力剤である。モーター端に1つの短いスライドのシールおよび閉鎖したオイルの潤滑システムだけオイル変更間の時間を拡張し、ほこりの入る危険を減らす。取付けは速く、容易である。時間のかかる調節無し。私達の必要なドライブはほぼ99%の高可用性そして機械効率のレベルによる経済的なドライブである。
特徴
*円柱製造所は、端運転するドライブの種類を分岐一致、等と端運転する中心運転採用する;およびギヤ、また同期電動機+空気lclutch +ピニオンおよびギヤ非同期モーター+reducer +pinionによって運転される。
*一般に両端に関して静的動的圧力によって支えた。Fuulyは軸受けが使用されるself-aligning 120º osculationのロッカーを閉めた。またシングルまたはダブルのスリッパのstaic-の動的軸受けは使用することができる。薮はNC機械によってなされる。
*大きい開いたギヤは確実に密封されたギヤ ハウジングが装備されているAGMAの標準を使用して設計され、ahtomatic噴霧の潤滑システムにグリースを塗る。
貝は製造所の主要部分である。信頼できる操作を保障するためにコンピュータとのそれの有限な要素分析を遂行しなさい;
*貝はチャックで取り付ける1つの大きく特別な工作機械によって自動的に、超音波点検されて、完全にアニールされ、機械で造られて溶接される;静的動的関係の部品、CH、トラニオン、供給および排出のhoperとして等のそこに特別なシール、オイルおよびスラリーの漏出を防ぐため;
*はさみ金は特にheat-treatedの高い硬度および長い耐用年数の私達の会社によって気違い摩耗抵抗材料である。また他の摩耗抵抗の投げるか、またはゴム製はさみ金は使用することができる;
*中型および大きい製造所のための低速ドライブがある;
*場所に油を差す高低圧力は中型および大きい製造所のために装備されている;
*制御・保安装置はPLCによって制御される。
帯のギヤおよびピニオン ドライブは4,500kWまでのために十分である。私達の必要なドライブは6,500kWまでのために適している。5,000間のおよび10,000kWのドライブ力の製造所のために、私達は固定プラネタリ・ギアが付いている古典的な中央ドライブを推薦する。
セメントのボール ミルの技術的な変数:
| 指定（diameter×length） | 回転速度 （r/min） |
供給のサイズ（mm） | 生産性（t/h） | 製造所（t）の積載量 | 主要なモーター | 主要な速度減力剤 | 重量（t） | |||
| モデル | 力（kw） | 回転速度（r.p.m） | モデル | 速度の比率 | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000年 | 740 | TS130-A-F1 | 257.6 | |
| φ3.8×13 （主要な忍耐のタイプ） |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 （主要な忍耐のタイプ） |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 （主要な忍耐のタイプ） |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
注:形態の変数は特定の物の参照のためだけ、そう、顧客契約を示す必要があるである。
未加工製造所の技術的な変数:
| 指定（diameter×length） | 回転速度 （r/min） |
供給のサイズ（mm） | 生産性（t/h） | 製造所（t）の積載量 | 主要なモーター | 主要な速度減力剤 | 重量（t） | |||
| モデル | 力（kw） | 回転速度（r.p.m） | モデル | 速度の比率 | ||||||
| φ3× （8.5+5） | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
| φ3.2× （7+1.8） （片持梁乾燥） |
18.25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
| φ3.5×10 （片持梁乾燥） |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
| φ3.6× （7.5+1.5） | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
| φ3.8×1.2 | 16.6 | ≤25 | 133 | 100~110 | YR800-8 | 2000年 | 740 | JS130-A | 295 | |
| φ4.6× （9.5+3.5） | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 | |
注:形態の変数は特定の物の参照のためだけ、そう、顧客契約を示す必要があるである。
ぬれた未加工製造所の技術的な変数:
| 指定（diameter×length） | 回転速度 （r/min） |
供給のサイズ（mm） | 生産性（t/h） | 製造所の積載量 （t） |
主要なモーター | 主要な速度減力剤 | 重量（t） | |||
| モデル | 力（kw） | 回転速度（r.p.m） | モデル | 速度の比率 | ||||||
| φ2.2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
| φ2.2×13 | 21.6 | ≤25 | 33~37 | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
| φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
| φ2.6×13 | 20 | ≤25 | 45~46 | 80t （最高） | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
| φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 | ||
注:形態の変数は特定の物の参照のためだけ、そう、顧客契約を示す必要があるである。
未加工製造所の乾燥の技術的な変数:
| 指定（diameter×length） | 回転速度 （r/min） |
供給のサイズ（mm） | 生産性（t/h） | 製造所の積載量 （t） |
主要なモーター | 主要な速度減力剤 | 重量（t） | |||
| モデル | 力（kw） | 回転速度（r.p.m） | モデル | 速度の比率 | ||||||
| φ2.4×8 | 20.91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
| φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
| φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
| φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21.5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
| φ2.6×10 | 20.91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
| φ3×9 | 19.13 | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
| φ3.2×7 | 18.25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
| φ3.2×9 | 18.3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
| φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 | ||
注:形態の変数は特定の物の参照のためだけ、そう、顧客契約を示す必要があるである。
Q:私達がルオヤンのzhongtaiの企業co.をなぜ信じるか、株式会社:
:1。経験30年以上。
2.Weは鉱山機械の一流の専門の製造者、建設機械、機械鋳造および造られた部品である
3。すべてのプロダクトはISO9901を達成した:2000年の質管理証明書およびセリウム、ROHSの証明書。
Q:受渡し時間
:部品の調達期間1-2monthsの機械2-3months。
Q:支払の言葉
:支払のタイプを受け入れなさい:T/T、L/C、ウェスタン・ユニオンの現金。
30%の沈殿物場合の署名された契約。出荷する前に支払われる完全な支払
Q:質の保証か。
:保証の時間:主要な機械類のための1年。何かを間違った私達が技術的な助言を提供し、解決をすぐに見つければ。それらの身に着けている部品のため私達長期供給のための良質の部品を保証するため。
Q:販売サービスの後か。
:私達はエンド ユーザーが必要とすれば機械連続したテストのための技術的なガイドをおよび部品の維持供給してもいい。
