商品の詳細:
お支払配送条件:
|
| 名前: | ぬれた弛みの製造所 | 適用: | 屋内鉱石の粉砕の製造所 |
|---|---|---|---|
| 供給容量: | 625t/h | 主要なモーター力: | 5500kw |
| 材料: | 乾湿両方 | 起源の場所: | 河南、中国 |
| タイプ: | Φ 8.8m× 4.8m （F/F） | 保証: | 12か月 |
| ハイライト: | 十分に機能的なぬれた弛みの製造所,625t/hぬれた弛みの製造所,5500kwは半自生の製造所弛む |
||

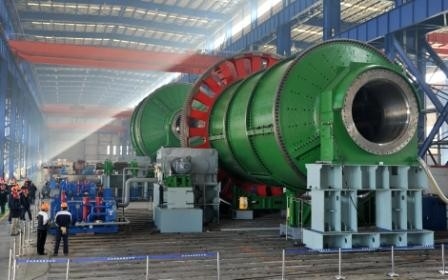

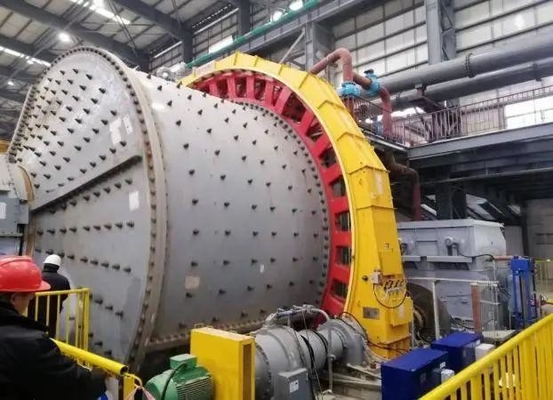

完全に機能するΦ 8.8m× 4.8m (F/F) 湿式サグミルとサポートシステム
1. 概要・基本条件
（1。概要
サグミルまたはサグ半自動ミルと呼ばれることが多いこのミルは、2 段階または 3 段階の粉砕および選別と同等の粉砕操作を実行できます。サグミルは、最終粒子サイズを直接生成したり、下流の粉砕セクション用の供給材料を準備したりするために、最新の濃縮機粉砕操作でよく使用されます。
(2) 地理的および気象的条件
屋内設置の場合は標高1000m以下となります。
(3) ミルの回転
右回転
回転の解釈：供給端から排出端に向かって、メインモーターは右側にあります。メインモーターは排出端にあります。
(4) 勤務体制
連続勤務 330 日/日、24 時間/日、3 シフト/日、8 時間/シフト。
(5) 電源供給条件
電源：高圧三相4線10kV、出力電圧範囲10kV±10%、低圧三相4線380V、周波数50Hz。
(6) 給水状況
水質：中性の清浄な循環水、水温：≦30℃、水圧：0.3～0.4mpa。
2. 付属機器一覧
(1) 供給機器の説明
供給範囲には、サグミル本体、ミル駆動モーター、安全カップリング、ライニングプレートのフルセット、オイル潤滑システムのフルセット、電気（制御）システムのフルセット、あらゆる種類の補助装置を含む、完全に機能する湿式サグミルとサポートシステムが含まれます。機械、特殊ツールのフルセット、基礎ボルトとベース。詳細な機器の設計、製造、検査、塗装、梱包、配送、トレーニング、技術サービス、技術データ、設置および試運転のガイダンスなど。
(2) 電源インターフェース
機械部品供給インターフェース
売主設備の底板の下端面は支持ベースに取り付けられます。アンカーボルトおよびガスケットは売主にてご用意いただき、コンクリート基礎上の指定グラウト層に設置してください。
給餌台車がホッパーの上に落ちます。
フィーダートロリートラックとフィーダートロリーを含みます。
ミルの排出後。
販売者の機器部品の油圧、油、冷却水の入口および出口フランジ面。
基礎保護管やアンカープレートなどの主要な埋設部品は含まれません（売主が図面を提供し、買主が現場の土木工事の進捗に応じて自ら作成する必要があります）。
冷却パイプは含まれていません。
研磨媒体は使用しません。
電気部品および制御部品の供給インターフェース
モーターの端子です。
販売者の付属機器の外部接続用端子です。
販売者が提供するフィールド制御キャビネットの受信および出力端子。
高電圧スイッチギアは含まれません。
キャビネットのすべての外部ケーブルを除きます（販売者が提供するケーブルモデル）。
ファーストオイル（販売元提供オイルモデル）は付属しません。
3. 供給範囲（機器単体の供給内容）
| いいえ。 | 名前 | 量 | 主な構造 | ノート |
| Ⅰ | 機器オントロジー | 1 | φ8.8×4.8m湿式サグミル | 中国製 |
| 1 | 給餌システム | 1 | ボックスシュート電動トロリー供給。 | 中国製 |
| 2 | メインベアリングシステム | 2 | 完全静圧潤滑、スリータングシール、銅タイル、ダブルアーク面調芯構造。 | 中国製 |
| 3 | 回転部品 | 1 | これには、入口および出口カバーの中空シャフト、入口および出口ブッシュ、バレル本体、エンドカバーブッシュボード、バレル本体ブッシュボード、グリッドボード、ちりとりボード、およびその他の必要な付属品が含まれます。 | 中国製 |
| 4 | 駆動部品 | 1 | 含まれるもの：ビッグギア、ピニオンギア、ギアハウジング、その他の必要なアクセサリ。 | 中国製 |
| 5 | 基本単位 | 1 | 含まれるもの: デバイスのベース プレートとアンカー ボルト。 | 中国製 |
| 6 | 潤滑油チューブ | 1 | ステンレス鋼管。 | 中国製 |
| 7 | シールド | 1セット | 回転部品。 | 中国製 |
4.主な技術パラメータ
湿式サグミルの技術パラメータ
| いいえ。 | プロジェクト名 | 数値 |
| 1 | ミル仕様(mm) | Φ8800×4800 |
| 2 | シリンダー内径(mm) | 8800 |
| 3 | シリンダフランジ間長さ(mm) | 4800 |
| 4 | シリンダー有効容積(m3) | 250 |
| 5 | エンドカバー有効体積(m3) | 42 |
| 6 | 最大培地充填率 (%) | 8 |
| 7 | 合計充填率 (%) | 25 |
| 8 | 最大ボール積載量(T) | 108 |
| 9 | シリンダ速度(r/min) | 10.7 |
| 10 | メインモーター出力 | 5500kW |
