商品の詳細:
お支払配送条件:
|
条件: | 新しい | モデル: | 石炭水スラリーロッドミル |
---|---|---|---|
タイプ: | ロッド ミル | 適用: | 人工的な石造りの砂、ミネラルの化学、電力処理 |
Spec: | φ1.5×3.0~φ3.5×5.8m | 最大実効容積: | 77.6m3 |
材料: | セメント クリンカー、石灰岩、ボーキサイト | 起源の場所: | 河南、中国 |
保証: | 12か月 | 名前: | 鉱石粉砕機 |
ハイライト: | IOSの石炭水スラリーのロッド ミル,化学工業のスラリーのロッド ミル,PLC制御スラリーのロッド ミル |

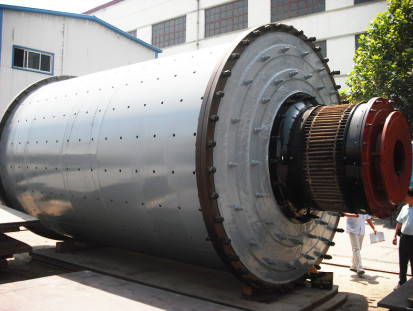

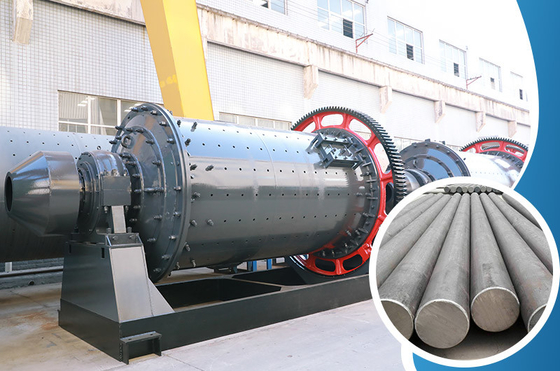

石炭水スラリー装置および鉱石粉砕機に使用されるロッドミル
1.商品説明鉱石粉砕機
洛陽鉱山機械工場では直径8m以下のロッドミルを生産可能です。羅鉱山ロッドミルは、人造石砂、鉱物加工、化学、電力およびその他の産業の最初の粉砕に使用できます。
中国初の石炭水スラリーロッドミル -- 1998年φ3.2×4.8m
ф 4.3×6m ロッドミルユニットは、中新羅鉱山の大型ロッドミルの最初の自主開発であり、その設計レベルは、ロッドミルの完全なセットの高度なレベルの国際同等の仕様に達しています。設計と生産の完了は、中新羅鉱山が大型ロッドミル設計の分野で新たな高みに到達したことを示しています。
Ф 4.3 x 6 m ロッドミルユニット 我が国のロッドミルは、業界最大のタイプのロッドミルであり、CWS ガス化業界で最大のロッドミルの応用モデルであり、ロッドミルユニットの設計における機器一式は多く採用されています新技術特許、コンピューター支援設計の効果的な使用、有限要素解析などの最新の設計手法、最適化設計、機械セット全体、各コンポーネントの構造設計は国内トップレベルにあり、技術レベルに達しています。外資系先進企業。
湿式ロッドミルに関しては、当社は威和高新区省エネ化学有限公司、上海コーキング有限公司などの国内化学企業のロッドミルの製造とデバッグを完了し、最大規模のロッドミルを開発しました。中国の石炭水スラリーロッドミル。その技術は世界トップレベルに達しており、市場シェアは約50%となっている。
石炭ガス化プロジェクトをベースに、後続プロジェクトであるφ4.7×6mロッドミル(湿式)の市場開発・普及促進の取り組みを加速する。
ロッドミルは羅鉱山の一連の大規模ミル製品であり、国内一流のロッドミル研究設計チーム、完璧なロッドミル試験および試験手段を備え、ロッドミルの独立した知的財産権を持っています。
2.羅鉱山ロッドミルタイプの仕様とモデル:
(1) ロッドミル:仕様はφ1.5x3.0~φ3.5x5.8m、有効容積4.6~60.7m3の各種構成、仕様が多彩。
(2) 石炭水スラリーロッドミル: 化学工業テキサコガスの石炭水スラリー調製に使用されます。仕様はφ3.2x4.5~φ4.0x6.7m、最大有効容積は77.6m3の多彩な仕様の多彩な構成。
3.羅鉱山開発設計ロッドミルの技術的特徴は次のとおりです。

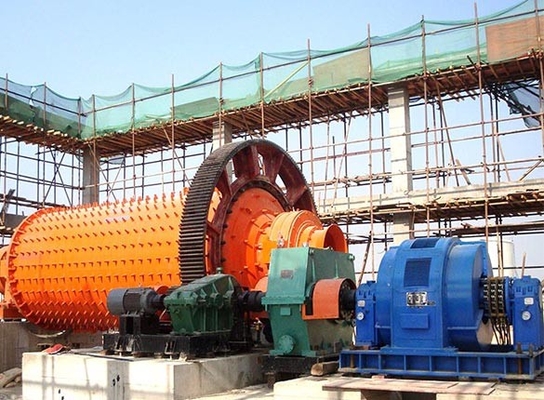

(1)シリンダーミルは、エッジフライヤー、センタートランスミッション、多点噛み合いエッジトランスミッションおよびその他のトランスミッションタイプのトランスミッション形式を採用しています。駆動形式は非同期モーター+減速機+ピニオン+ビッグギア、同期モーター+エアクラッチ+ピニオン+ビッグギアです。
(2) 2 つの静圧および動圧ベアリング サポート モードの一般的な使用、完全に密閉されたセルフ アコレーティング 1200 線接触「ロッカー タイプ」ベアリングの使用、シングル スライディング トラック、ダブル スライディング トラックの静圧および動圧サポート、または完全なサポートも使用できます。静圧サポート。
(3) 大型オープンギアは米国 AGMA 標準設計を採用し、信頼性の高いシールギアハウジングと自動スプレー潤滑装置グリセリンを備えています。
(4) シリンダーはミルの重要な部分です。有限要素解析はコンピュータによって実行され、その使用の信頼性を確保します。
(5) 低速駆動装置を備えた大・中型ミル。
(6) 高圧および低圧潤滑ステーションを備えた大型および中型のミル。
(7) 制御および保護システムは PLC 制御を採用しています。
4. 製品パラメータ
Luo 鉱石ロッドミルの技術パラメータ:
タイプ | シリンダー径 (んん) |
シリンダー長さ (んん) |
有効容積 (㎥) |
ミル速度 (r/分) |
研削メディアの荷重(t) | 駆動方法 | モーター | 寸法 (長さ×幅×高さ) (メートル) |
おおよその重量 (t) |
ノート | |
力 (kW) |
回転数(r/min) | ||||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 角 | 75 | 743 | 7.6×3.4×2.8 | 20 | |
MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 | ||
MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | ||
MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 | ||
MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | ||
MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | ||
MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | ||
MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
石炭水スラリー装置に使用可能
|
|
MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | ||
MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | ||
MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | ||
MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | ゴムライニング | |
MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | ゴムライニング |
