商品の詳細:
お支払配送条件:
|
| 条件: | 新しい | タイプ: | Raymondの製造所 |
|---|---|---|---|
| 供給のサイズ: | 15-30mm | 終了するサイズ: | 0.125- 0.044mm |
| 起源の場所: | 河南、中国 | 保証: | 12か月 |
| 名前: | 鉱石の粉砕の製造所 | ||
| ハイライト: | IOSはRaymondの製造所機械を承認した,ミネラル石のRaymondの製造所機械 |
||

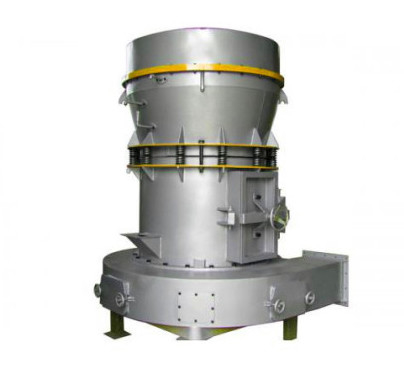

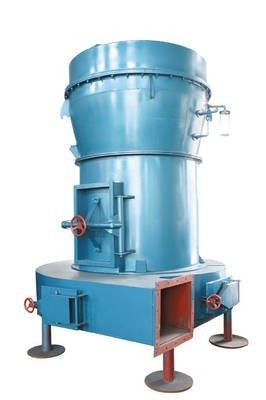

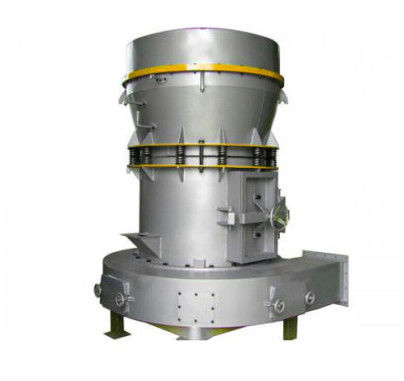

Raymondの製造所のミネラル石のRaymondの粉砕の製造所機械鉱石の粉砕の製造所
1. Raymondの製造所の主要な構造
機械構造は主要な機械、検光子、ファン、終了するサイクロン集じん器、マイクロ粉のサイクロン集じん器および送風管で主に構成される。その中で、ホスト・マシンはフレーム、空気入口の渦巻形、シャベル、粉砕ローラー、粉砕リング、カバー貝から成っている。
2. Raymondの製造所の働き原則:
仕事は粉砕ローラーを転がし、押すことによって、外側のローラーの振動が、リング、粉砕ローラーおよび粉砕リング間のに材料の上ですくうシャベルのナイフを押す場合加える回転の縦の軸線ホストのプラム花の棚で掛かる、自体のまわりにローラー装置に、頼る機械を同時に回る、遠心力を回す効果が原因で材料を押しつぶす目的達成されるホッパーにフードの貝の側面からの材料を押しつぶす必要がある。
空気選択過程:材料が地上だった後、ファンは主要な機械ハウジングに風を吹き、粉砕部屋の上に置かれた検光子によって分類する粉を良いの吹く粗い材料はの粉の出口研ぎ直すこと、すなわち、完成品を通って排出の後で集められるサイクロンのコレクターへの風の指定に従う優良さのための粉砕部屋に落ちる。気流は大きいサイクロンのコレクターの上部端に帰りの管によってファンに戻る。風道は否定的な圧力の下の循環して、流れ。循環の空気道の増加された空気容積はファンとホスト・マシンの間で排気管を通して排出され、浄化の処置のための小さいサイクロンのコレクターに入る。
3. Raymondの製造所のプロダクト変数
| Raymondの製造所の型式番号そして技術的な変数 | ||||||
| モデル | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| Spec | ||||||
| 供給のサイズ（mm） | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| 終了するサイズ（mm） | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| 別の物質的な優良さの転位の生産（t） | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
|
中心シャフトの速度 （r/min） |
82 | 105 | 130 | 160 | 180 | 280 |
| 粉砕リング直径（mm） | 1770 | 1400 | 1073 | 865 | 725 | 495 |
|
粉砕ローラーの直径（mm） |
450 | 410 | 320 | 260 | 210 | 140 |
| 粉砕ローラーの高さ（mm） | 250 | 190 | 160 | 150 | 150 | 100 |
| 主要なモーター | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| 送風機モーター | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| 検光子モーター | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
