商品の詳細:
お支払配送条件:
|
| モデル: | SF/XJMの浮遊機械 | 条件: | 新しい |
|---|---|---|---|
| 名前: | 浮遊の分離器 | タイプ: | 鉱石ドレッシング装置 |
| 生産能力: | 0.2-8、0.2-38 m3/min | 重量: | 468-4486のkg |
| Max.airの注入量: | 2 m3/㎡·分 | インペラーの直径: | 300mm |
| インペラーの回転速度: | 191-400 r/min | 色: | 習慣 |
| 保証: | 12か月 | 港: | 青島、上海、天津 |
| ハイライト: | 大きい吸引容量のインペラーの浮遊機械,38 M3/Minのインペラーの浮遊機械,0.2M3/Minインペラーの浮遊機械 |
||

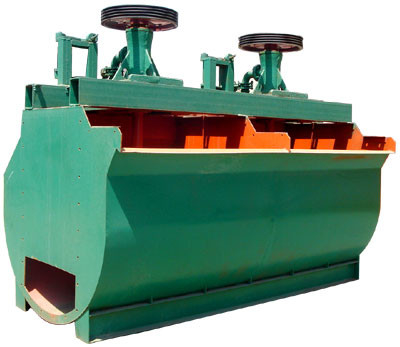

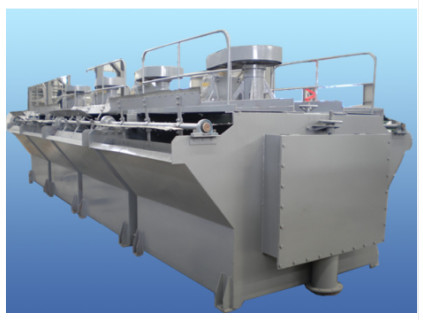

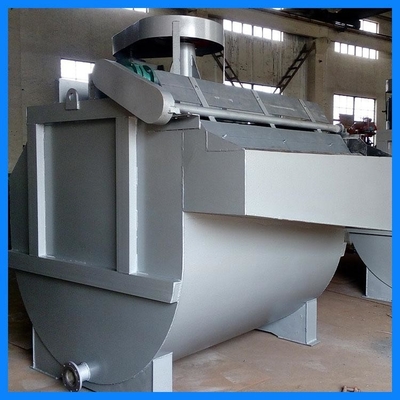

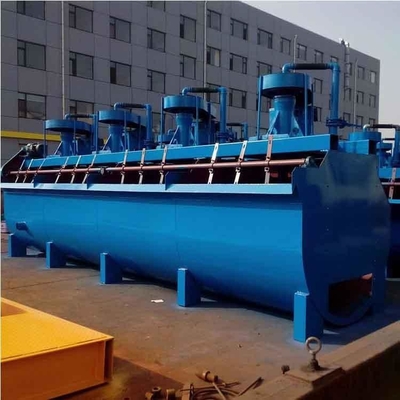

大きい吸引容量の新しいインペラーの浮遊機械鉱石ドレッシング装置
1. 浮遊機械鉱石ドレッシング装置の導入
浮遊機械は非鉄金属の分離のために、しかしまた石炭の石のような非金属の分離のために適している、タルク。
浮遊機械は「U」のタイプ タンク、空シャフトのインフレーションおよび懸濁液の固定子の特に新しいインペラーを採用する。それはの斜めに後方に傾く刃が付いている円錐インペラー高い比速度の遠心ポンプ車輪に類似したである。それに多量のパルプ、小さい圧力頭部、低い電力の消費および単純構造がある。多孔性の円柱空気ディストリビューターはまたより大きいパルプ-空気接触インターフェイス--を提供するインペラーの部屋に空気がインペラーの刃のほとんどの区域で均等に先立って分散させることができるように、取付けられている。
2.浮遊機械の技術的な変数
鉱石ドレッシング装置の技術的なデータ:
（1台の） SFの浮遊機械
| モデル | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| たらい容量（m3） | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| インペラーの直径（mm） | 300 | 350 | 450 | 550 | 650 | T60 | |
| 生産能力（m3/min） | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| インペラーの回転速度（r/min） | 352 | 400 | 312 | 268 | 238 | 191 | |
| モーター | モデル | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| 力（kw） | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| 次元（mm） | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| 単一のたらいの重量（kg） | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
（2） XJMの浮遊機械
| モデル | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| シュート次元 | 長さ（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 幅（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高さ（mm） | 1100 | 1250 | 1400 | 1500 | 1950年 | 2400 | 10819 | 3400 | |
| 単一の有効な重量（kg） | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| 有効なcubage （m3） | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生産能力（スラリーの容積計算される） （m3/min） | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| 主要なシャフト モーター | モデル | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| 力（kw） | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| インペラー | |||||||||
| 回転速度（r/min） | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| 直径（mm） | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| 高さ（mm） | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| 回転速度（r/min） | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| 円の速度（m/s） | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| ローム板モーター | モデル | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 力（kw） | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 回転速度（r/min） | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| ローム板 | 回転速度（r/min） | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直径（mm） | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| ファン（kpa）の風圧力 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Max.airの注入量（m3/㎡·分） | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
