商品の詳細:
お支払配送条件:
|
条件: | 新しい | 名前: | 管の粉砕の製造所 |
---|---|---|---|
モーターは速度を上げる: | 740rpm | モーター力: | 570-4200のkw |
ドライブ モード: | 端、中心 | 供給のサイズ: | ≤25mm |
保証: | 12か月 | 分類: | 鉱石の粉砕の製造所 |
ハイライト: | 採鉱の鉱石の粉砕の製造所,採鉱の管の管製造所,鉱石の粉砕の管の管製造所 |

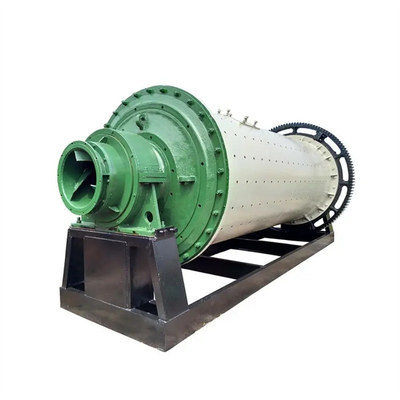

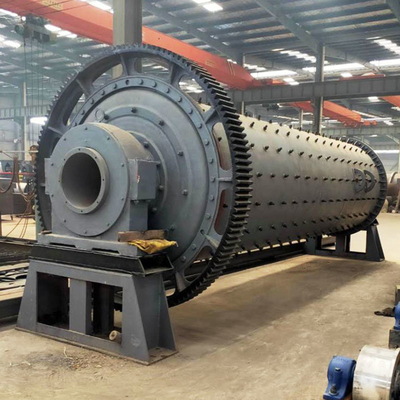

鉱石の粉砕の製造所の採鉱の製造所装置の管の粉砕の製造所
1. 管の粉砕の製造所の鉱石の粉砕の製造所の導入
管の粉砕の製造所は現代企業の非常に重要で良い製造所装置である。大きい管の粉砕の製造所の生産能力は非常に高い。管の粉砕の製造所は建築材料、冶金学、ミネラル処理、電力および化学工業の粉砕のセメントそして他の材料のために広く利用されている。管の粉砕の製造所に材料への大きい押しつぶす比率、大きい生産能力、強い適応性およびすり切れた部品の容易な取り替えの特徴がある。
2. ボール ミルの鉱石の粉砕の製造所の技術特性:
(1)伝達形態:中心伝達および端伝達(を含む分岐一致のタイプの端伝達)。遅いドライブが付いている大きく、中型の製造所。
(2)製造所の支持モード:主要な忍耐のタイプ、二重滑走の靴のタイプおよび混合されたタイプ(滑走の靴の1の端が付いている主要な軸受けの1つの端、)。軸受けおよびブラケットはCNCの工作機械によって処理される。3つのサポートは高低圧力潤滑装置が装備されている。
(3)回転式部分:シリンダー ボディは自動溶接を、溶接継ぎ目である100%の超音波点検、シリンダー ボディの溶接の後の全アニーリング、十分に除去する溶接の圧力を採用する;シリンダー ボディは装置が滑らかに動くことができるように、処理する両端に効果的にスリップ リング(主要な軸受け)のcoaxialityを保障するカードを取付けるために大きく特別な工作機械を採用する。
(4)装置に与え、排出すること:特別なシールを使って空シャフトまたはドライブ管および他の静的な、動的接合箇所を使って、オイルの漏出を保障する無しため、灰の漏出無し。
(5)システム制御:全製造所システムは製造所の支持装置および減力剤のすべての軸受けそして潤滑油の温度の点検そして振動検出を実現できる制御され中央制御部屋とのコンピュータ共同制御を実現できるPLCによって。
3. 鉱石の粉砕の製造所のプロダクト変数
ボール ミルのプロダクト変数
SPEC (直径の×の長さ) | Rev. (r/min) |
供給のサイズ(mm) | 生産能力(t/h) | 粉砕媒体の負荷 (t) |
主要なモーター | 主要な減少ギヤ | 重量 (t) |
|||
タイプ | 力(kw) | Rev. (r.p.m) | タイプ | 速度の比率 | ||||||
φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000年 | 740 | TS130-A-F1 | 257.6 | |
φ3.8×13 (主要な忍耐のタイプ) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 (端のタイプを滑らせる) |
17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (主要な忍耐のタイプ) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (主要な忍耐のタイプ) |
15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
φ4.2×13 (主要な忍耐のタイプ) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 (中心のスリップのタイプ) |
15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
