製品名: | ロッド ミル | 条件: | 新しい |
---|---|---|---|
タイプ: | 鉱石の粉砕の製造所 | 適用: | 石および第一次製品 |
保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
重量: | 20-175t | 力: | 75-1400kw |
鉱石の粉砕の製造所のロッド ミル
Ⅰ. ロッド ミル(鉱石の粉砕の製造所)の基本的な導入
会社は直径の8mの下でさまざまな指定およびモデルのロッド ミルを供給できる。ロッド ミルは人工的な石造りの砂でに化学工業、電力、そして他の企業第一次ひき、ミネラル処理し、使用する、ことができる。
Ф4.3×6mのロッド ミルは石炭の化学工業および石炭水スラリー工業で使用される大規模なロッド ミルである。装置のこのロッド ミル セットは効果的に計算機援用設計、有限な要素分析および最適化の設計のようなモダンなデザイン方法を利用する。
ぬれたロッド ミルの点では、多くの国内化学会社はデバッグされたロッド ミル製造し。
石炭の気化のプロジェクトに頼って、フォローアップのプロジェクトΦ 4.7×6mのロッド ミル(湿式法)の市場開発そして昇進を加速しなさい。
ロッド ミルはLuokuangの一連の大規模な製造所である。
Ⅱ. ルオヤン(鉱石の粉砕の製造所)のロッド ミルの指定そしてモデル
(1)ロッド ミル:φ1.5x3.0までから4.6のφ3.5x5.8mそして有効な容積60.7m3まで及ぶさまざまな構成のさまざまな指定;
(2)石炭水スラリーのロッド ミル:化学工業でTexacoのガスの生産のための石炭水スラリーの準備のために使用される。φ3.2x4.5からφ4.0x6.7mまで及ぶさまざまな構成のさまざまな指定および最高の有効な容積は77.6m3である;
Ⅲ. ロッド ミル(鉱石の粉砕の製造所)の技術特性
(1)ドラム製造所によって使用される伝達形態は端のリーフレット、センター・ドライブ、分岐一致の端ドライブ、等を含んでいる;ドライブ形態は非同期モーター+減力剤+ピニオンを+大きいギヤおよび同期電動機+空気クラッチ+ピニオンを+大きいギヤ含んでいる;
(2)一般に、両端に静的な、動圧軸受けのサポート方法は採用され、1200ライン接触『ロッカー タイプ』の軸受けは十分に封じられたself-aligning使用される。完全な静圧サポート;
(3)大きい開いたギヤは密封され、信頼できるギヤ カバーが装備されているアメリカAGMAの標準に従っておよび装置に油を差すグリセリンの自動スプレーと装備されていて設計されている;
(4)シリンダーは製造所の主要部分であり、使用の信頼性を保障するためにそれの有限な要素分析を遂行するのにコンピュータが使用されている;
(5)大きく、中型の製造所は遅いドライブ装置が装備されている;
(6)大きく、中型の製造所は高低圧力潤滑の場所が装備されている;
(7)制御・保安装置はPLC制御を採用する。
鉱石の粉砕の製造所技術的な変数
モデル | シリンダー直径 (mm) |
シリンダー長さ (mm) |
有効な容積 (mの³) |
製造所の速度 (r/min) |
研摩ボディ ローディング(t) | 移動方法 | 電動機 |
次元 (L×W×H) |
重量 (t) |
|
力 (kw) |
回転速度 (r/min) |
|||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 端 | 75 | 743 | 7.6×3.4×2.8 | 20 |
MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 | |
MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 | |
MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 | |
MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | |
MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

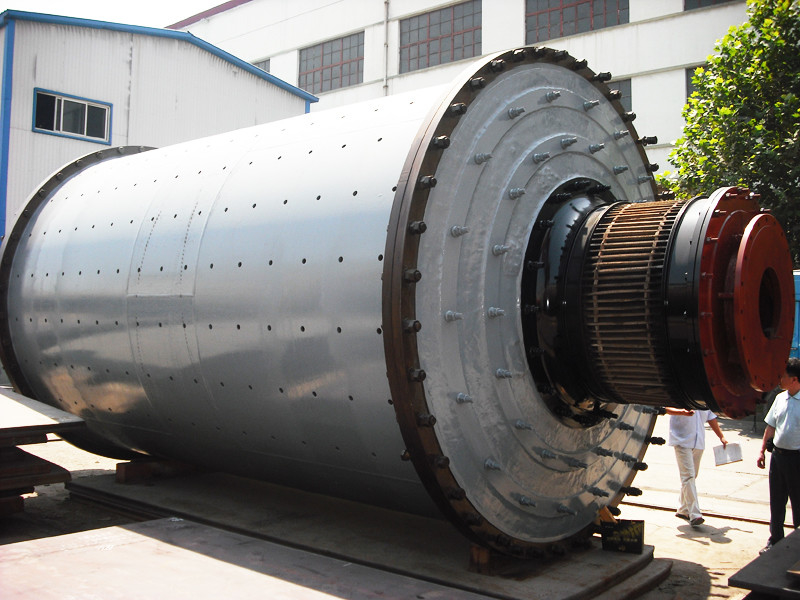

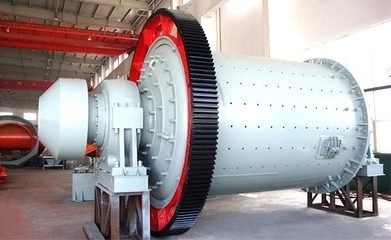

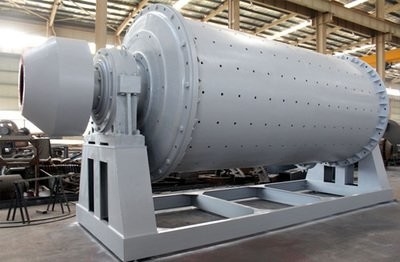

鉱石の粉砕の製造所の写真の説明
