商品の詳細:
お支払配送条件:
|
製品名: | 空気は石炭の製造所を掃除した | 条件: | 新しい |
---|---|---|---|
タイプ: | 鉱石の粉砕の製造所 | 適用: | 石および第一次製品 |
保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
重量: | 36-215t | 力: | 250-1400kw |
ハイライト: | 石炭の鉱石の粉砕の製造所,空気は鉱石の粉砕の製造所を掃除した,空気は石炭の粉砕の製造所を掃除した |
鉱石の粉砕の製造所の空気によって掃除される石炭の製造所
Ⅰ. エア掃除された石炭の製造所の技術特性
(1)ドラム製造所によって使用される伝達形態は端のリーフレット、センター・ドライブ、分岐一致の端ドライブ、等を含んでいる;ドライブ形態は非同期モーター+減力剤+ピニオンを+大きいギヤおよび同期電動機+空気クラッチ+ピニオンを+大きいギヤ含んでいる;
(2)一般に、両端に静的な、動圧軸受けのサポート方法は採用され、1200ライン接触『ロッカー タイプ』の軸受けは十分に封じられたself-aligning使用される。完全な静圧サポート;
(3)大きい開いたギヤは密封され、信頼できるギヤ カバーが装備され、装置に油を差す自動グリセリンのスプレーが装備されている;
(4)シリンダーは製造所の主要部分であり、使用の信頼性を保障するためにそれの有限な要素分析を遂行するのにコンピュータが使用されている;
(5)大きく、中型の製造所は遅いドライブ装置が装備されている;
(6)大きく、中型の製造所は高低圧力潤滑の場所が装備されている;
(7)制御・保安装置はPLC制御を採用する。
Ⅱ. エア掃除された石炭の製造所の指定そして意味
φ4×8+3.5m =大箱の乾燥のcylinder+lengthのcylinder×effective長さの内部の直径
Ⅲ. エア掃除された石炭の製造所の開発プロセス
過去φ2.2m、φ2.8m、φ3m、φ3.2m、500t/d、700t/d、1000t/d、2500t/d、5000t/d、6000t/d.からの現在のφ3.8m、φ4m、等装置容量への等から。
Ⅳ. エア掃除された石炭の製造所の働き原則
未加工石炭は供給装置のランナーからの製造所の乾燥の大箱に与えられ、約350 ℃の温度の熱気はまた空気入口管を通して未加工石炭を乾燥するために製造所に入り乾燥された石炭はサイロが粉砕ボディ(鋼球)の影響そして粉砕の下で押しつぶされる仕切り板を通して粉砕の製造所に入る。同時に、特別な換気扇によって形作られたガスは排出装置を通して製造所から粉炭の粉を持って来る。
鉱石の粉砕の製造所技術的な変数
指定(直径の×の長さ) | 回転速度 (r/min) |
供給のサイズ(mm) | 容量(t/h) | 研摩ボディ ローディング (t) |
主要なモーター | 主要な減速機 | 重量 (t) |
|||
モデル | 力(kw) | 回転速度(r.p.m) | モデル | 速度の比率 | ||||||
φ2.2×4.4 | 22.4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
φ2.2×5.8 | 22.4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
φ2.4×4.75 | 21.2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
φ2.4×4+2 | 20.2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
φ2.4×4.5+2 | 20.2 | ≤25 | 10~12 | 20.8 | YRKK500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
φ2.6× (5.25+2.25) | 19.7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
φ2.8× (5+3) | 18.7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
φ2.9×4.7 | 19.1 | ≤25 | 14~19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
φ3× (6.5+2.5) | 18.3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2× (6.5+2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17.2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
φ3.8× (7.75+3.5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |

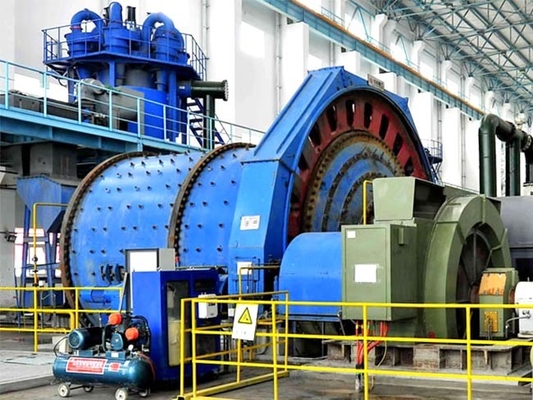

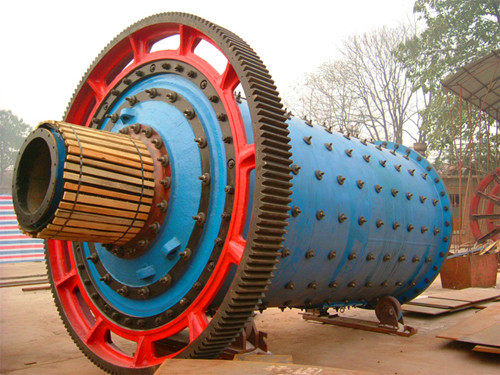

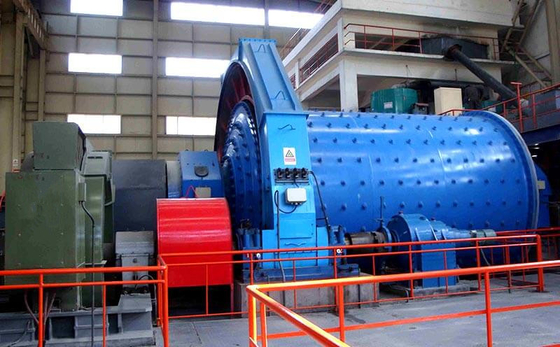

鉱石の粉砕の製造所の写真の説明
