商品の詳細:
お支払配送条件:
|
| 製品名: | Raymondの製造所 | 条件: | 新しい |
|---|---|---|---|
| タイプ: | 鉱石の粉砕の製造所 | 適用: | 石および第一次製品 |
| 保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
| 適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
| ハイライト: | 30mmの供給の鉱石の粉砕の製造所,30mmの供給のRaymondの製造所,浄化のためのRaymondの製造所 |
||
Raymondの製造所の鉱石の浄化のための粉砕の製造所30mmの供給のサイズ装置
1. Raymondの製造所の主要な構造
機械の構造は主要なエンジン、検光子、ファン、完成品のサイクロン集じん器、良い粉のサイクロン集じん器および送風管で主に構成される。その中で、主要なエンジンはフレーム、空気入口の渦巻形、刃、粉砕ローラー、粉砕リングおよびカバーから成っている。
2. Raymondの製造所の働き原則
働くとき、霧状になるべき材料はマシン カバーの側面の送り込みホッパーからの機械に与えられ、縦の軸線のまわりで回転するために主要な機械のプラム花フレームで中断される粉砕ローラー装置に頼り、そして同時にそれ自身を、回転の間に遠心力が原因で回し、粉砕ローラーは粉砕リングに対してシャベルが材料をすくい、粉砕ローラーと粉砕リングの間で送るように、そして出版物外側に振れる。
3.Ore粉砕の製造所技術的な変数
| Raymondの製造所モデルおよび技術的な変数 | ||||||
| モデル | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| 変数 | ||||||
| 供給の粒度（mm） | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| 終了する粒度（mm） | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| 別の物質的な優良さ（t）の転位の生産 | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| 中央シャフトの速度（r/min） | 82 | 105 | 130 | 160 | 180 | 280 |
| 粉砕リング直径（mm） | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| ローラーの直径（mm） | 450 | 410 | 320 | 260 | 210 | 140 |
| ローラーの高さ（mm） | 250 | 190 | 160 | 150 | 150 | 100 |
| ホスト モーター | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| ファン モーター | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| 検光子モーター | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Raymondの製造所の風の選択過程
材料がひかれた後、ファンは主要な包装に粉砕の部屋の上に置かれる検光子によって分類される粉を爆破するために風を吹く。研ぎ直すことのための粉砕の部屋への余分な優良さの落下の材料。それは風の流れを用いるサイクロンのコレクターに入り、粉の出口を通って完成品であるコレクションの後で排出される。気流は大きいサイクロンのコレクターの上部端に帰りの空気管を通したファンに戻る。空気道は否定的な圧力の下の循環して、流れ。循環の空気道の増加された空気容積はファンと主要なエンジンの間で排気管を通して排出され、小さいサイクロンのコレクションを入れる。浄化のための装置。

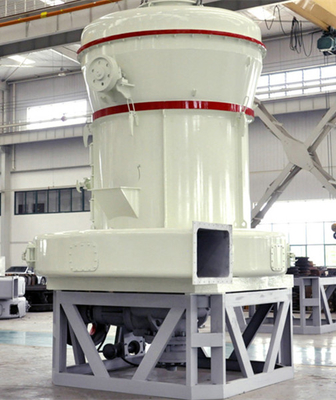

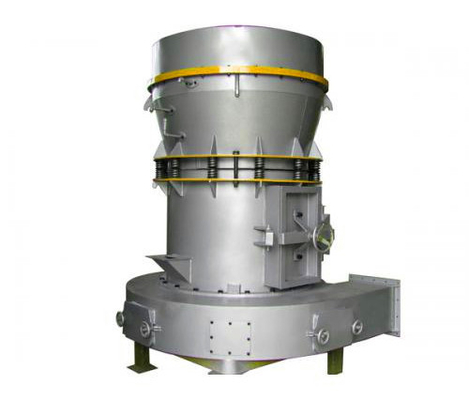

5.Ore粉砕の製造所の写真の説明
