製品名: | 粉砕機 | 条件: | 新しい |
---|---|---|---|
タイプ: | 鉱石の粉砕の製造所 | 適用: | 石および第一次製品 |
保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
ハイライト: | 25 TPHの鉱石の粉砕の製造所,18 TPHの鉱石の粉砕の製造所,25 TPHの鉱石の粉砕機 |
粉砕機の鉱石の粉砕の製造所PLCはアメリカAGMAの標準を制御する
1. 粉砕機の基本的な導入
粉砕の製造所はペレタイジングを施すプロセスの主要な装置である。それは材料が十分に混合され、精製される、物質的な粒子の表面積は高められるように、8%から13%の含水量が付いている材料を扱い。製造所をひく使用は餌の工程を、装置のエネルギー消費を救うために短くすることができ、餌および金属の回復率の質を、労働条件および環境保護の状態、等を改善するために改善する、従ってペレタイジングを施すプロセスで急速に促進された。
2. 粉砕機の技術特性
(1)ドラム製造所によって使用される伝達形態は端のリーフレット、センター・ドライブ、分岐一致の端ドライブ、等を含んでいる;ドライブ形態は非同期モーター+減力剤+ピニオンを+大きいギヤおよび同期電動機+空気クラッチ+ピニオンを+大きいギヤ含んでいる;
(2)一般に、両端に静的な、動圧軸受けのサポート方法は採用され、1200ライン接触『ロッカー タイプ』の軸受けは十分に封じられたself-aligning使用される。完全な静圧サポート;
(3)大きい開いたギヤは密封され、信頼できるギヤ カバーが装備されているアメリカAGMAの標準に従っておよび装置に油を差すグリセリンの自動スプレーと装備されていて設計されている;
(4)シリンダーは製造所の主要部分であり、使用の信頼性を保障するためにそれの有限な要素分析を遂行するのにコンピュータが使用されている;
(5)大きく、中型の製造所は遅いドライブ装置が装備されている;
(6)大きく、中型の製造所は高低圧力潤滑の場所が装備されている;
(7)制御・保安装置はPLC制御を採用する。
3.Ore粉砕の製造所技術的な変数
いいえ。 | プロジェクト | 単位 | 数 | |||||
1 | モデル | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
2 | シリンダー内部の直径 | mm | 2200 | 2400 | 3200 | 3500 | 3800 | |
3 | シリンダー働き長さ | mm | 6500 | 7000 | 5400 | 6200 | 7000 | |
4 | シリンダーの有効な容量 | m3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
5 | 最大負荷 | 材料 | t | 3.4 | 5 | 6 | 8.7 | 11.3 |
鋼球 | t | 24 | 32 | 44 | 64 | 83 | ||
6 | シリンダー働きの回転 | r/min | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
7 | 容量 | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
8 | 力 | kw | 280 | 570 | 630 | 1000 | 1250 | |
9 | 主要な減力剤の速度の比率 | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
10 | 遅いドライブ | 力 | kw | 11 | 11 | 11 | 11 | |
減力剤の速度の比率 | 90 | 500 | 355 | 90 | ||||
出力回転 | r/min | 1.62 | 1.94 | 2.056 | 2.06 | |||
11 |
スクリュー給炭機 (またベルトの供給のために利用できる) |
力 | kw | 11 | 22 | 22 | 22 | 30 |
出力回転 | r/min | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
速度の比率 | 43 | 43 | 43 | 43 | 43 | |||
12 | 次元(L×W×H) | mm | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
13 | 機械重量(モーターおよび電子制御を除いて) | t | 63 | 92 | 122.1 | 135 | 180 | |
注:1。機械の重量はモーター、電気制御、薄いオイルの場所および粉砕媒体の重量を含んでいない。 |
4. 粉砕機の働く原則
シリンダーが周辺大きいギヤによって回るために運転されるとき材料は粉砕の中型の鋼球によって影響を与えられ、球と球と球とシリンダー ライニングの版の間の粉砕は十分に材料の新しい表面を露出し、十分に混合される。それは製造所から排出穴を通した排出され、次のプロセスに参加する。この機械は加え、改善する緑の球の強さを効果的にベントナイトの量を減らすことができる。

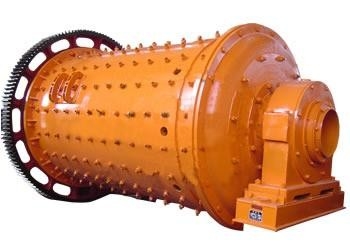

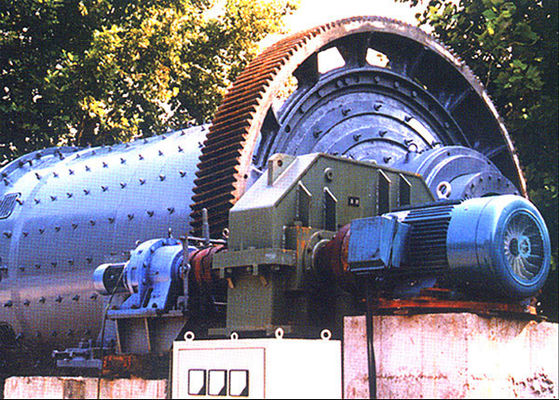

5.Ore粉砕の製造所の写真の説明
