製品名: | ネジ・シュート | 条件: | 新しい |
---|---|---|---|
タイプ: | 鉱石ドレッシング装置 | 適用: | 石および第一次製品 |
保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
ハイライト: | 第一次製品の重力のネジ・シュート,移動重力のネジ・シュート無し,便利な構成ネジ・シュート |
ネジ・シュートの鉱石ドレッシング装置可動部分便利な構成無し
1. ネジ・シュートの適用範囲
それは十分な比重の鉄、錫、タングステン、タンタル、ニオブ、金、石炭、モナズ石、ルチル、ジルコンおよび他の金属および非金属鉱物分類するために適している。
2. 鉱石ドレッシング装置の技術的な変数
モデル | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
外の直径(mm) | 1200 | 900 | 600 | 400 | |
ピッチ(mm) | 900、720、540 | 675、540、405 | 450、360、270 | 240、180 | |
直径の比率(ピッチ/直径)への間隔 | 0,75、0.6、0.45 | 0.75、0.6、0.45 | 0.75、0.6、0.45 | 0.6、0.45 | |
側面傾斜(程度) | 9° | 9° | 9° | 9° | |
単位ごとの最高 | 4 | 4 | 3 | 2 | |
設置済み螺線形の頭部の数 | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
供給の鉱石(mm)のサイズ | 25-55 | 25-55 | 25-55 | 25-55 | |
供給の集中(%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
直径 | L (mm) | 1360 | 1060 | 700 | 460 |
W (mm) | 1360 | 1060 | 700 | 460 | |
H (mm) | 5230 | 4000 | 2600 | 1500 | |
重量(kg) | 600 | 400 | 150 | 50 |
3. ネジ・シュートの働く原則
ディバイダーはサポート テーブルの十字(か三脚)に自由に置かれる。均一パルプは分類のための螺線形の溝のヘッド エンドに取付けられている供給の溝を通して螺線形の溝の表面にゆっくり与えられる。螺線形の溝の端は放射状の方向の3つ(か4)等級に分類されたプロダクトを分ける弁のblock-typeプロダクト横取りの溝が装備されている。各プロダクトの締切りの幅は弁のブロックの位置の調節によって変えることができる。プロダクト収集のバケツは横取りされた複数のヘッドの鉱石の流れを別に集め、輸出する同心の環状シリンダーである。ネジ・シュートの横断面は、カーブの斜面の変更粉体材料の選択のために特に適している。ミネラル プロセス用機器に単純構造、可動部分、ライト級選手、騒音、便利な構成、取付けおよび維持の利点がない。
4. ネジ・シュートの構造特徴
ガラス繊維は6部からプラスチック ネジ・シュートを成っている補強した:送り装置、鉱石の送り装置、螺線形の溝、プロダクト横取りの溝、プロダクト収集のバケツおよび溝ブラケット(を含む十字か三脚)。螺旋形の薄片によって形作られる螺旋形の溝は主要なコンポーネントである。螺線形の部分はガラス繊維から補強し、プラスチックを(ガラス繊維によって補強されるプラスチック)ボルトによって一緒に接続される成っている。螺線形の溝の指定表面にプレハブ耐久力のある層がある。ミネラル プロセス用機器にライト級選手、堅固および耐久性の利点がある。螺線形の溝の上部は複数の管の鉱石送り装置を与えられ、均等に制御し易い鉱石を配った。

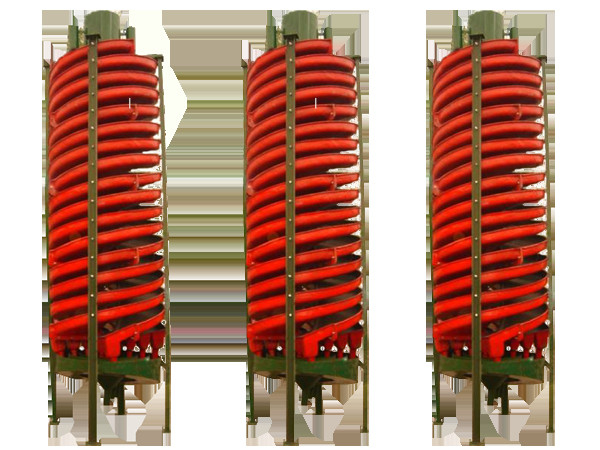

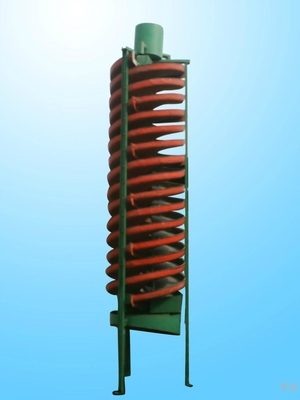

5. 鉱石ドレッシング装置の写真の説明
