商品の詳細:
お支払配送条件:
|
| 製品名: | 大きい粒子のジグ | 条件: | 新しい |
|---|---|---|---|
| タイプ: | 鉱石ドレッシング装置 | 適用: | 石および第一次製品 |
| 保証: | 12か月 | Uasge: | 建築材料、化学薬品 |
| 適用企業: | セメントの植物、製鉄所、化学製品工場及び焼却炉 | 港: | チンタオ、TianJian、上海 |
| 脳卒中: | 0-26のmm | スクリーン区域: | 0.015-2.7 mの² |
| 重量: | 130-2000のkg | 力: | 0.55-1.5 kw |
| ハイライト: | 大きい粒子のダイヤフラムのジグ,12mmの粒子のダイヤフラムのジグ,12mmのダイヤフラムの急激に前後動く分離器 |
||
大きい粒子のジグの鉱石ドレッシング装置の最高の供給のサイズ12mm
1. ジグの基本的な導入
二重バケツのダイヤフラムのジグは2つのタイプに分けられる:左のタイプ機械および右のタイプ ジグの表面。このジグは固定ふるいである。それはタングステンのような金属鉱石の分離のために適して、金含んでいる砂鉱、選択的な錫の鉱石、等。それはきめの細かく、きめの粗い材料に使用することができる。砂鉱の分類の個々の場合では、最高の粒度は12mmである。
2. 鉱石ドレッシング装置の技術的な変数
| モデル |
スクリーン区域 （mの²） |
供給の粒度（mm） |
容量 （t/h） |
打撃 （mm） |
フラッシュ （時/分） |
水を加えなさい （トン時間） |
水圧 （kg/cmの²） |
主要なモーター |
重量 （kg） |
|
| モデル | 力（KW） | |||||||||
| 100×150Diaphragmジグ | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450Double部屋のダイヤフラムのジグ | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000×1000Down移動円錐形のジグ | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360Down移動円錐形ダイヤフラムのジグ | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 産業革台形サイド移動ダイヤフラムのジグ | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000年 |
| 670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. 構造そして使用説明
LTS300×450二重バケツのダイヤフラムのジグの構造はボディ、伝動装置、水分離器、ダイヤフラムおよびstopcockのような主要な部分で構成される。それは2部、急激に前後動く区域およびダイヤフラム区域に分けられる。急激に前後動くプロセスはゴム製 ダイヤフラムの上下に引き起こされる媒体（水）の撹拌によって交換動きによって遂行される。モーターは風変りなシャフトの連接棒が上下に上下に動く、この連接棒によって接続されるコントロール・アームはまた上下に上下に動くようにVベルトによって回るために大きい滑車を運転し。ダイヤフラムが上下に交換できるように、ゴム製 ダイヤフラムを接続するコントロール・アームに2つの他の連接棒がある。急激に前後動く練習。
処理されるべき鉱石の粒度に従って連接棒の打撃の時は変え、最もよい急激に前後動く効果を得るために異なった打撃は選ぶことができる。打撃を変える方法は小さい滑車を取り替えることである。２ストロークがある:322回/分;420回/min。打撃の選択方法は止めねじおよびナットをゆるめること位置ピンを引き出し、そして風変りな調節の袖と風変りなシャフトの間で相対的な位置を回す。11回の打撃（0-25.3mm）がある。
ふるいが働くふるいの上で加えられるので不均等な粒度の材料を扱うのに、ジグ機械が使用することができる。（ノート:このスクリーンは順序の条件に従ってダイヤフラムの撹拌による比重に従って媒体で指定未加工鉱石が急激に前後動く部屋に送られた後）、鉱石の粒子成層化する供給されないかもしれない;後部ジグの部屋が前部ジグの部屋より低いので、良いの上層の人工的なベッドの粒子通り、およびふるいの穴、粗く、軽い鉱石の粒子（鉱物）の間でギャップを重い鉱石の粒子中型の流れによってふるいの端に排出の港に掃除される。50mm、従って軽い鉱石の粒子は前部部屋の尾版を通って後部部屋を書き入れるために流出し、再度急激に前後動く。尾版の高さは排出される鉱石の量を制御するために要求に応じて調節することができる。貯蔵のバケツの濃縮物は排出管によって規則的に排出される。
ジグの選鉱は深い溝の分類操作である。それは選鉱媒体として水を使用し、指定鉱物の比重で脈石に分類のために相違を使用する。ジグ機械は大抵ダイヤフラムのタイプであり、打撃の打撃そして数は指定鉱物の比重に基づいている。、錫、砂鉱の金、赤鉄鉱、褐鉄鉱、マンガン、チタニウム、アンチモン、鉛、タンタル、ニオブおよび他の金属の重力の選鉱で広く利用された柔軟に、タングステン調節する、ことができる。
4. ジグの適用範囲
ジグの多くのモデルがある。AM30ジグは大きい粒子のジグである。タングステン、錫、砂鉱の金、赤鉄鉱、褐鉄鉱、マンガン、チタニウム、アンチモン、鉛、タンタル、ニオブおよび他の金属の重力の選鉱で広く利用された。ユーザーの要求に従って、私達はジグのLTP34/2、LTA55/2、LTA1010/2、LTC-69/2、2LTC79/4、2LTC-912/4および他のモデルを作り出してもいい。
6109台形ジグに台形ジグ1時間あたりの20-30Tの工程能力がある。
鋸歯の波JT1070-2のジグに水およびエネルギーを節約するおよび粉体および鉱物の回復を改善する利点がある。それはタングステン、錫、金、鉄、マンガン、チタニウム、ちょうな、クロム、硫黄およびさまざまな合金の製錬で広く利用されている。金属、等の抽出をスラグにしなさい。
LTA-1010/2ジグ機械は選鉱でタングステン、錫、アンチモンおよび他の鉱石を処理するために主に使用される。
LTP34/2ジグ機械はタングステン、錫、金、鉄のジグの選鉱で広く利用されていたり、亜鉛、マンガンおよび他の重金属導く。

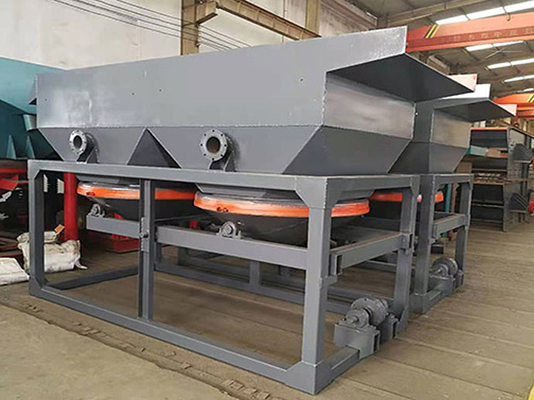

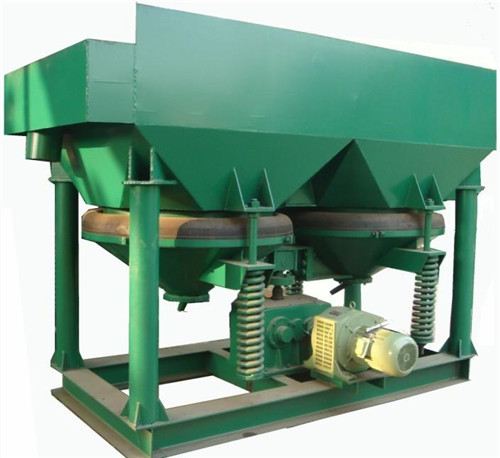

5. 鉱石ドレッシング装置の写真の説明
