商品の詳細:
お支払配送条件:
|
| 名前: | Washbox | 条件: | 新しい |
|---|---|---|---|
| ジグの部屋: | 1-3 PC | 重量: | Depands、130kg |
| 保証: | 1年 | Model: | 100*150 Diaphragm jig |
| ふるいの部屋区域: | 0.015 m² | 突進の時間: | 420/min |
| ハイライト: | 採鉱のジグの鉱石ドレッシング装置,3pcs部屋鉱山のジグ,高性能鉱山のジグ |
||
鉱山のジグの粉砕機機械で急激に前後動く鉱石ドレッシング装置Washbox
装置のジグの製品の説明に服を着せる1.Ore
急激に前後動く休止の鉱石はダイヤフラム、打撃に脈石の鉱物の相違の割合で選ばれるを使用して分類操作、分離媒体として水とのそれを、再調整するために続けていく分類をのジグ属する属し、指定鉱物の割合に従う速度は、錫、沖積金、赤鉄鉱、茶色の鉄、マンガン、チタニウム、アンチモン、鉛、タンタル、重力分離のようなニオブの金属で広く利用された、タングステン柔軟に調節する、ことができる。
2. 鉱石ドレッシング装置のジグ プロダクト変数

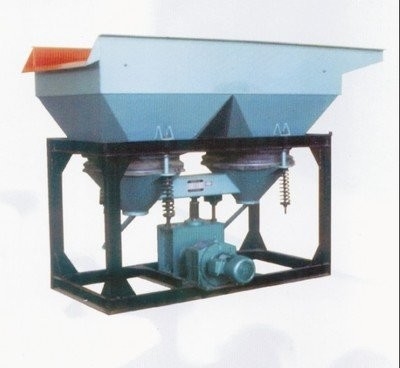

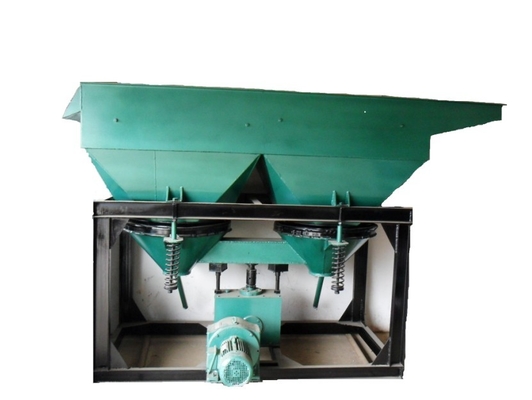

（1）二重バケツのダイヤフラムのジグの概観
二重バケツのダイヤフラムのジグは左右のジグの表面2のタイプに分けられる。このジグは固定ふるいである。、タングステン、金砂鉱を、錫の鉱石含んでいることは、また粗い材料の選択、6-8mmの、砂鉱の分離の個々の場合の最高の鉱石の供給の粒度に良い材料の選択に等のような金属鉱石の分離のために適した、使用することができる12mmの最高の粒度使用することができる。
（2）二重バケツのダイヤフラムのジグの構造および使用法の指示
LTS300×450倍のバケツのダイヤフラムのジグの構造はで構成される:胴体に、伝動装置、水分離器、ダイヤフラムおよび掛け金および他の主要な部品は、ボディ ホッパーの2つのサイズがある、各ダイヤフラムのホッパーは最下の仕切りとのジグ区域そしてダイヤフラム区域に分けられる。ジグのgingプロセスは遂行するために媒体（水）によって引き起こされる交換動きのためのゴム製 ダイヤフラムによって上下に決まる。モーターは三角形ベルトを通して風変りなシャフトの連接棒が、連接棒によって接続されるコントロール・アームはまた上下に上下に動き上下に上下に動く、ゴム製 ダイヤフラムに接続されるコントロール・アームに2つの連接棒がダイヤフラムが起きるように動きを交換する、急激に前後動かすgingをあり、ように回るために大きい革車輪を運転し。
扱われた鉱石の結晶粒度に従って、連接棒の打撃は変え、最もよいジグのging効果を得るために別の打撃は選ぶことができる。打つ時を変える方法は小さい革ベルトの車輪を取り替えることである。2種類の打つ時がある場合もある:322回/分;420ビート/分。打撃の選択方法は止めねじおよびナットをゆるめることロケーティング ピンを引き出し、そして風変りな調節の袖と風変りなシャフトの間で相対的な位置を回す。11回の打撃（0-25.3mm）がある。
働くふるいの上にふるいの付加が原因で、ジグが不均等な粒度の材料を扱うのに使用することができる。（ノート:このスクリーンは比重に従ってダイヤフラムの撹拌によるジグのging部屋に順序の条件の）指定未加工鉱石に従って送られる媒体の鉱石の粒子成層化する供給することができない;後のジグの部屋の位置が前のジグの部屋より低い50mmである従って軽い鉱石の粒子の流出はおよび後の部屋を書き入れるために、および再度gedジグであるので人工的なベッドの粒子のギャップによる良く、重い鉱石の粒子そしてふるい、ジグのバケツの貯蔵のセット、前の部屋の尾版を通るふるいの排出の口の端への中型の流れによる上部の粗く、軽い鉱石の粒子（鉱物）。尾版の位置の高さは鉱石の排出のサイズを制御する必要性に従って調節することができる。貯蔵および排出のホッパーの濃縮物は排出管から周期的に排出される。
3.二重バケツのダイヤフラムのジグの鉱石ドレッシング装置の主要な技術的なデータ:
製品仕様書および技術的な変数:
| モデルSPEC | ジグの部屋 |
スクリーン部屋区域 （mの²） |
供給のサイズ（mm） | 生産能力（t/h） | 打撃（mm）の長さ | 打撃（時/分）の時 | 加えるwate （t/h）を |
（kg/cmの²） |
モーター | 重量（kg） | |
| タイプ | 力（KW） | ||||||||||
|
100×150 ダイヤフラムのジグ |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 二重部屋のダイヤフラムのジグ |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 Downmovingの円錐ジグ |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 Downmovingの円錐ダイヤフラムのジグ |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 働く革台形側面の移動ダイヤフラムのジグ | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000年 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
鉱山のジグの粉砕機機械で急激に前後動く鉱石ドレッシング装置Washbox
