商品の詳細:
お支払配送条件:
|
| 条件: | 新しい | タイプ: | 100*150ダイヤフラムのジグ |
|---|---|---|---|
| 使用法: | 製造プラント、建設工事、エネルギーおよび鉱業 | 重量: | Depands、130kg |
| 突進の時間: | 420/min | 分類: | 鉱石ドレッシング装置 |
| 保証: | 12か月 | 売り上げ後のサービスは提供した: | ビデオ テクニカル サポート、オンライン サポート、分野の取付け、依託および訓練 |
| ハイライト: | 高い回復鉱石ドレッシング装置,高い回復鉱山のジグ,採鉱のジグ420/min |
||
高い回復鉱石ドレッシング装置の実験室鉱山のジグ機械Washbox
1. 次の通り鉱石ドレッシング装置の鋸歯の波のジグの指定および詳しい変数はある:
鋸歯の波のジグは重力の選鉱の主装置の1つである。大きい工程能力のために、広い分離のサイズの範囲、高い回復、よい効果、それは砂の金の分離で広く利用されている、錫、タングステン、鉛、亜鉛、アンチモン、マンガン、ダイヤモンド、鉄鋼および他の非鉄冶金学鉱山および金山の船。jT4-2のJT1.5-2タイプこの種類のプロダクトの鋸歯の波の大きい粒子のジグはスクリーンのスクリーンを使用して、鉱石の供給の最高の粒度オレゴンを排出するために30MMに、達することができる。それはバライトの鉱石、マンガンの鉱石、鉄鋼の選鉱に等適用される。それにスクリーンの下で広サイズの範囲鉱石およびかなり減らされた給水の利点がある。
従来のジグは円周の突飛性によって大抵運転され、ジグの脈動のカーブは大抵正弦である。従ってダイヤフラムの動きが発生させる上がり、下る水速度および行為の時間は基本的に同じであるので、ジグのベッドの層のゆるむことおよび比重に従って鉱石の粒子の成層を促し、装置の分離の比率そして回復率に影響を与える。
ジグザグ形の波のジグはジグのベッドの層の理論的な成層の法律に従って従来のジグに基づいて発達し、改良される省エネの重力分離装置である。そのジグのging脈動のカーブは上昇の流れを下る流れより速くさせるジグザグ形である、:上昇時間は短く、落下時間は長い;それは上がり、下る水流および同じ行為の時間の正弦波および脈動のカーブのの欠陥をジグ克服したり、ベッドの緩みを高めたり、吸入の効果を軽減したり、鉱物の重い鉱石の粒子を十分に非常に解決し、改善する装置の分離の比率容量そして回復率を作る。、Sn 3.01%正弦ジグと比較される、W 5.5%のPb 1.63%のZn 2.04%;使用水量は30%-40%減る、建坪は1/3減り、打撃は打撃を引張るのに電磁石の調節モーターがstepless調節である場合もある使用されているので調節することができる。その性能は国内高度のレベルに達し、理想的な省エネの重力分離装置の現在1時である。
2. 鉱石ドレッシング装置のジグ プロダクト変数

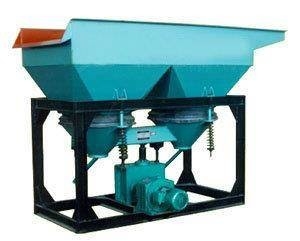

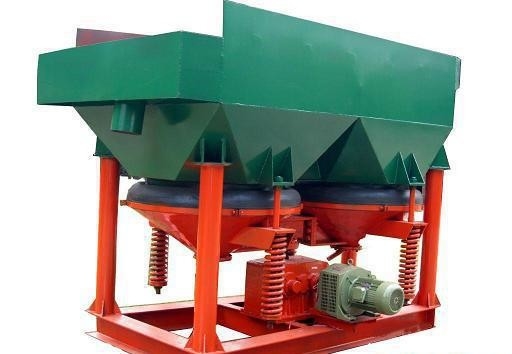

（1）二重バケツのダイヤフラムのジグの概観
二重バケツのダイヤフラムのジグは左右のジグの表面2のタイプに分けられる。このジグは固定ふるいである。、タングステン、金砂鉱を、錫の鉱石含んでいることは、また粗い材料の選択、6-8mmの、砂鉱の分離の個々の場合の最高の鉱石の供給の粒度に良い材料の選択に等のような金属鉱石の分離のために適した、使用することができる12mmの最高の粒度使用することができる。
（2）二重バケツのダイヤフラムのジグの構造および使用法の指示
LTS300×450倍のバケツのダイヤフラムのジグの構造はで構成される:胴体に、伝動装置、水分離器、ダイヤフラムおよび掛け金および他の主要な部品は、ボディ ホッパーの2つのサイズがある、各ダイヤフラムのホッパーは最下の仕切りとのジグ区域そしてダイヤフラム区域に分けられる。ジグのgingプロセスは遂行するために媒体（水）によって引き起こされる交換動きのためのゴム製 ダイヤフラムによって上下に決まる。モーターは三角形ベルトを通して風変りなシャフトの連接棒が、連接棒によって接続されるコントロール・アームはまた上下に上下に動き上下に上下に動く、ゴム製 ダイヤフラムに接続されるコントロール・アームに2つの連接棒がダイヤフラムが起きるように動きを交換する、急激に前後動かすgingをあり、ように回るために大きい革車輪を運転し。
扱われた鉱石の結晶粒度に従って、連接棒の打撃は変え、最もよいジグのging効果を得るために別の打撃は選ぶことができる。打つ時を変える方法は小さい革ベルトの車輪を取り替えることである。2種類の打つ時がある場合もある:322回/分;420ビート/分。打撃の選択方法は止めねじおよびナットをゆるめることロケーティング ピンを引き出し、そして風変りな調節の袖と風変りなシャフトの間で相対的な位置を回す。11回の打撃（0-25.3mm）がある。
働くふるいの上にふるいの付加が原因で、ジグが不均等な粒度の材料を扱うのに使用することができる。（ノート:このスクリーンは比重に従ってダイヤフラムの撹拌によるジグのging部屋に順序の条件の）指定未加工鉱石に従って送られる媒体の鉱石の粒子成層化する供給することができない;後のジグの部屋の位置が前のジグの部屋より低い50mmである従って軽い鉱石の粒子の流出はおよび後の部屋を書き入れるために、および再度gedジグであるので人工的なベッドの粒子のギャップによる良く、重い鉱石の粒子そしてふるい、ジグのバケツの貯蔵のセット、前の部屋の尾版を通るふるいの排出の口の端への中型の流れによる上部の粗く、軽い鉱石の粒子（鉱物）。尾版の位置の高さは鉱石の排出のサイズを制御する必要性に従って調節することができる。貯蔵および排出のホッパーの濃縮物は排出管から周期的に排出される。
二重バケツのダイヤフラムのジグの鉱石ドレッシング装置の3.Main技術的なデータ:
製品仕様書および技術的な変数:
| モデルSPEC | ジグの部屋 |
スクリーン部屋区域 （mの²） |
供給のサイズ（mm） | 生産能力（t/h） | 打撃（mm）の長さ |
打撃の時 （時/分） |
加えるwate （t/h）を |
（kg/cmの²） |
モーター | 重量（kg） | |
| タイプ | 力（KW） | ||||||||||
|
100×150 ダイヤフラムのジグ |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 二重部屋のダイヤフラムのジグ |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 Downmovingの円錐ジグ |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 Downmovingの円錐ダイヤフラムのジグ |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 働く革台形側面の移動ダイヤフラムのジグ | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000年 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
