商品の詳細:
お支払配送条件:
|
| 条件: | 新しい | タイプ: | 300×450倍の部屋のダイヤフラムのジグ |
|---|---|---|---|
| 適した: | 製造プラント、建設工事、エネルギーおよび鉱業 | スクリーン部屋区域（mの²）: | 0.27 |
| 供給のサイズ（mm）: | 12 | 打撃（mm）の長さ: | 0-26 |
| 分類: | 鉱石ドレッシング装置 | 保証: | 12か月 |
| ハイライト: | 鉱石ドレッシング装置Washbox,波のジガーの鉱石ドレッシング装置,セリウムの鉱石のプロセス用機器 |
||

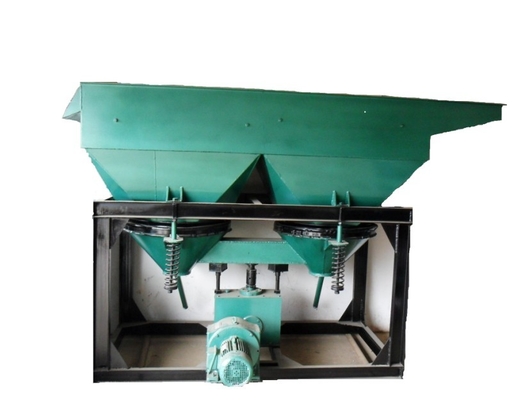

Washboxを分けるのこぎり波のジガーの鉱石ドレッシング装置の鉱石
1.鉱石ドレッシング装置のジグ プロダクト変数
（1）二重バケツのダイヤフラムのジグの概観
二重バケツのダイヤフラムのジグは左右のジグの表面2のタイプに分けられる。このジグは固定ふるいである。、タングステン、金砂鉱を、錫の鉱石含んでいることは、また粗い材料の選択、6-8mmの、砂鉱の分離の個々の場合の最高の鉱石の供給の粒度に良い材料の選択に等のような金属鉱石の分離のために適した、使用することができる12mmの最高の粒度使用することができる。
（2）二重バケツのダイヤフラムのジグの構造および使用法の指示
LTS300×450倍のバケツのダイヤフラムのジグの構造はで構成される:胴体に、伝動装置、水分離器、ダイヤフラムおよび掛け金および他の主要な部品は、ボディ ホッパーの2つのサイズがある、各ダイヤフラムのホッパーは最下の仕切りとのジグ区域そしてダイヤフラム区域に分けられる。ジグのgingプロセスは遂行するために媒体（水）によって引き起こされる交換動きのためのゴム製 ダイヤフラムによって上下に決まる。モーターは三角形ベルトを通して風変りなシャフトの連接棒が、連接棒によって接続されるコントロール・アームはまた上下に上下に動き上下に上下に動く、ゴム製 ダイヤフラムに接続されるコントロール・アームに2つの連接棒がダイヤフラムが起きるように動きを交換する、急激に前後動かすgingをあり、ように回るために大きい革車輪を運転し。 Washboxを分けるのこぎり波のジガーの鉱石ドレッシング装置の鉱石
扱われた鉱石の結晶粒度に従って、連接棒の打撃は変え、最もよいジグのging効果を得るために別の打撃は選ぶことができる。打つ時を変える方法は小さい革ベルトの車輪を取り替えることである。2種類の打つ時がある場合もある:322回/分;420ビート/分。打撃の選択方法は止めねじおよびナットをゆるめることロケーティング ピンを引き出し、そして風変りな調節の袖と風変りなシャフトの間で相対的な位置を回す。11回の打撃（0-25.3mm）がある。
働くふるいの上にふるいの付加が原因で、ジグが不均等な粒度の材料を扱うのに使用することができる。（ノート:このスクリーンは比重に従ってダイヤフラムの撹拌によるジグのging部屋に順序の条件の）指定未加工鉱石に従って送られる媒体の鉱石の粒子成層化する供給することができない;後のジグの部屋の位置が前のジグの部屋より低い50mmである従って軽い鉱石の粒子の流出はおよび後の部屋を書き入れるために、および再度gedジグであるので人工的なベッドの粒子のギャップによる良く、重い鉱石の粒子そしてふるい、ジグのバケツの貯蔵のセット、前の部屋の尾版を通るふるいの排出の口の端への中型の流れによる上部の粗く、軽い鉱石の粒子（鉱物）。尾版の位置の高さは鉱石の排出のサイズを制御する必要性に従って調節することができる。貯蔵および排出のホッパーの濃縮物は排出管から周期的に排出される。
Washboxを分けるのこぎり波のジガーの鉱石ドレッシング装置の鉱石
2. 二重バケツのダイヤフラムのジグの鉱石ドレッシング装置の主要な技術的なデータ:
製品仕様書および技術的な変数:
| モデルSPEC | ジグの部屋 |
スクリーン部屋区域 （mの²） |
供給のサイズ（mm） | 生産能力（t/h） | 打撃（mm）の長さ |
打撃の時 （時/分） |
加えるwate （t/h）を |
（kg/cmの²） |
モーター | 重量（kg） | |
| タイプ | 力（KW） | ||||||||||
|
100×150 ダイヤフラムのジグ |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 二重部屋のダイヤフラムのジグ |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 Downmovingの円錐ジグ |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 Downmovingの円錐ダイヤフラムのジグ |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 働く革台形側面の移動ダイヤフラムのジグ | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000年 |
| 670×920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
Washboxを分けるのこぎり波のジガーの鉱石ドレッシング装置の鉱石
Washboxを分けるのこぎり波のジガーの鉱石ドレッシング装置の鉱石
私達の会社の強い科学研究の能力および生産および販売の能力によって国民鉱山、冶金学、建築材料、持ち上がること、電力、非鉄金属、環境保護、化学工業、石油および他の企業のキー・プロジェクトに装置の技術援助そして大ぞろいを提供するために、ルオヤンの鉱山機械の企業の集り区域の高度および成長した生産技術に頼って、私達は主要で有名な企業に国内外で協力した。予備品。革新的な技術、新製品および完全な売り上げ後のサービスに頼って、会社はますます国内および外国顧客の信頼そしてサポートに勝った。
