| 名前: | SF/XJMの浮遊機械 | 分類: | 鉱石ドレッシング装置 |
|---|---|---|---|
| 条件: | 新しい | シュートの長さ（mm）: | 1000 |
| シュートの幅（mm）: | 1000 | シュートの高さ（mm）: | 1100 |
| 保証: | 12か月 | 港: | 青島、上海、天津 |
| ハイライト: | 大容量の鉱石ドレッシング装置,大容量 浮遊機械,浮遊機械1000mm |
||

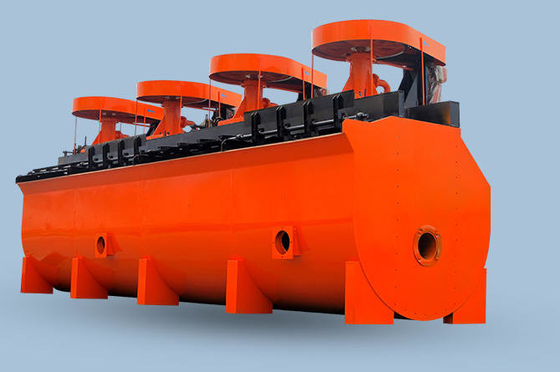

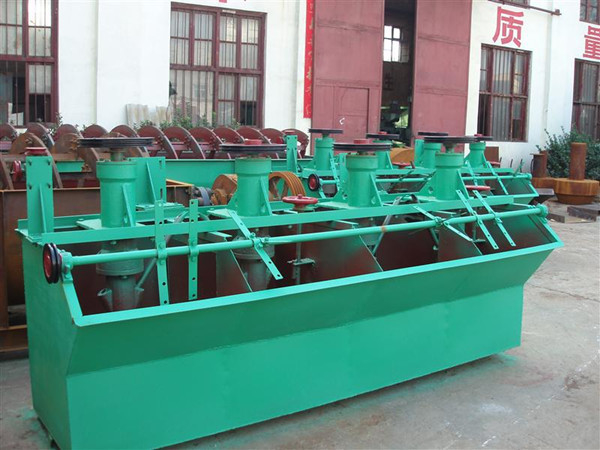

鉱石ドレッシング装置の大きい生産能力の浮遊機械
1. 浮遊機械鉱石ドレッシング装置の導入
浮遊機械は非鉄金属の分離のために、しかしまた石炭の石のような非金属の分離のために適している、タルク。
浮遊機械は「U」のタイプ タンク、空シャフトのインフレーションおよび懸濁液の固定子の特に新しいインペラーを採用する。それはの斜めに後方に傾く刃が付いている円錐インペラー高い比速度の遠心ポンプ車輪に類似したである。それに多量のパルプ、小さい圧力頭部、低い電力の消費および単純構造がある。多孔性の円柱空気ディストリビューターはまたより大きいパルプ-空気接触インターフェイス--を提供するインペラーの部屋に空気がインペラーの刃のほとんどの区域で均等に先立って分散させることができるように、取付けられている。
2.浮遊機械鉱石ドレッシング装置の働き原則
浮遊機械がインペラーの回転を、タンクのパルプ使用しているときインペラーの底からインペラーの刃への吸われ、送風機によって与えられる低圧の空気にまたインペラーの空シャフトそして空気ディストリビューターに入られる。パルプおよび空気は刃間で十分に混合されていた後、synclineのインペラーの上部から押し出され、固定子の定流およびオリエンテーションの後で全タンクに入る。泡は泡安定性の地帯に上がり、強化の後で、泡は流出のダムから流出し、泡タンクに入る。インペラーの下方部分へのパルプの流れの部分、およびそれからそれはインペラーによって鉱化された泡をリミックスし、形作るためにかき混ぜられる。それが最終的にテーリングになるまで次のタンクへの残りのパルプの流れ。
3. 浮遊機械鉱石ドレッシング装置の技術的な変数
鉱石ドレッシング装置の技術的なデータ: XJMの浮遊機械
| モデル | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| シュート次元 | 長さ（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 幅（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高さ（mm） | 1100 | 1250 | 1400 | 1500 | 1950年 | 2400 | 10819 | 3400 | |
| 単一の有効な重量（kg） | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| 有効なcubage （m3） | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生産能力（スラリーの容積計算される） （m3/min） | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| 主要なシャフト モーター | モデル | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| 力（kw） | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| インペラー | |||||||||
| 回転速度（r/min） | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| 直径（mm） | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| 高さ（mm） | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| 回転速度（r/min） | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| 円の速度（m/s） | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| ローム板モーター | モデル | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 力（kw） | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 回転速度（r/min） | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| ローム板 | 回転速度（r/min） | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直径（mm） | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| ファン（kpa）の風圧力 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Max.airの注入量（m3/㎡·分） | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
