モデル: | SF/XJMの浮遊機械 | 名前: | 浮遊の分離器 |
---|---|---|---|
タイプ: | 鉱石ドレッシング装置 | 出力: | 0.2-8、0.2-38 m3/min |
重量kg: | 468-4486のkg | Max.airの注入量: | 2 m3/㎡·分 |
インペラーの直径mm: | 300mm | インペラーの回転速度r/min: | 191-400 r/min |
ハイライト: | 高性能の浮遊機械,分離の浮遊機械を洗浄する石,高性能の浮遊の分離器 |

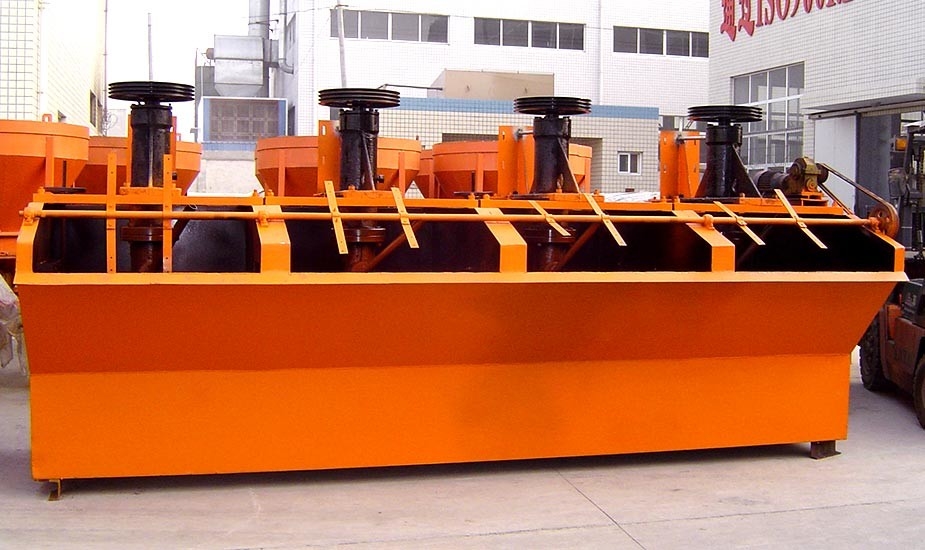

石の粒子の鉱物の洗浄および分離のための浮遊機械
1.浮遊機械鉱石ドレッシング装置の働き原則
浮遊機械がインペラーの回転を、タンクのパルプ使用しているときインペラーの底からインペラーの刃への吸われ、送風機によって与えられる低圧の空気にまたインペラーの空シャフトそして空気ディストリビューターに入られる。パルプおよび空気は刃間で十分に混合されていた後、synclineのインペラーの上部から押し出され、固定子の定流およびオリエンテーションの後で全タンクに入る。泡は泡安定性の地帯に上がり、強化の後で、泡は流出のダムから流出し、泡タンクに入る。インペラーの下方部分へのパルプの流れの部分、およびそれからそれはインペラーによって鉱化された泡をリミックスし、形作るためにかき混ぜられる。それが最終的にテーリングになるまで次のタンクへの残りのパルプの流れ。
2. 浮遊機械鉱石ドレッシング装置の使用そして維持
(1)他の機械のような浮遊機械の作業容量そして就業時間は維持によって定められ、仕事のすべての3-4か月の正常な可動部の主要な部分は注意深く点検された、新しい浮遊機械の最初の数ヶ月に仕事は頻繁に点検されるべきである;
(2)巧みな人員しか点検を遂行できない。
(3)身に着けている部品の時機を得た取り替えを保障し、ダウンタイムを減らすために、私達は倉庫で部品の大ぞろいを常に保たなければならない。異なった状況に従って、身に着けている部品の使用日付そして予備を定めるため。
(4)彼が機械を十分によく知られているように浮遊機械のオペレータが技術的な指導および訓練を与えられることを保障することは必要である。

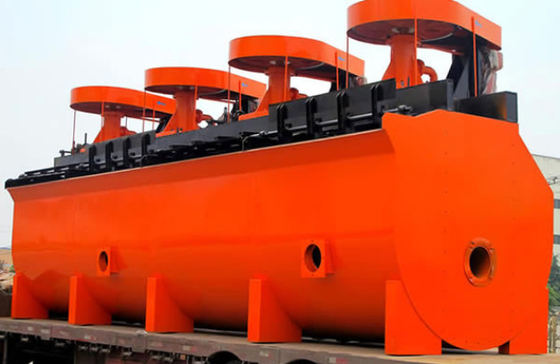

石の粒子の鉱物の洗浄および分離のための浮遊機械
3.浮遊機械鉱石ドレッシング装置の技術的な変数
鉱石ドレッシング装置の技術的なデータ: XJMの浮遊機械
モデル | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
シュート次元 | 長さ(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
幅(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
高さ(mm) | 1100 | 1250 | 1400 | 1500 | 1950年 | 2400 | 10819 | 3400 | |
単一の有効な重量(kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
有効なcubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
生産能力(スラリーの容積計算される) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
主要なシャフト モーター | モデル | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
力(kw) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
インペラー | |||||||||
回転速度(r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
直径(mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
高さ(mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
回転速度(r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
円の速度(m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
ローム板モーター | モデル | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
力(kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
回転速度(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
ローム板 | 回転速度(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
直径(mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
ファン(kpa)の風圧力 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Max.airの注入量(m3/㎡·分) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
石の粒子の鉱物の洗浄および分離のための浮遊機械
