| 名前: | ネジ・シュートの分離器 | モデル: | 5LL-1200 |
|---|---|---|---|
| 生産能力（トン/時間）: | 4-6 t/h | 供給のサイズ: | 0.3-0.02 mm |
| 横断角度（程度）: | 9 | 鉱石の供給の集中: | 25- 55% |
| 外径: | 400-1200のmm | 分類: | 鉱石ドレッシング装置 |
| ハイライト: | ネジ・シュートの分離器6t/H,鉱石ドレッシング装置6t/H,単純構造のネジ・シュートの分離器 |
||

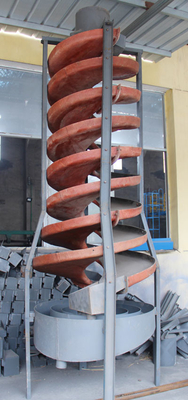

単純構造のネジ・シュートの分離器の鉱石ドレッシング装置
1.ネジ・シュートの鉱石ドレッシング装置の働き原則:
ディバイダーは支持テーブルの十字（か三脚）に自由に置かれる。均一パルプは分離のための螺線形の溝の頭部に取付けられている供給たらいを通して螺線形の溝の表面にゆっくり与えられる。螺線形の溝のテール エンドは3つ（か4）種類に放射状の方向に沿う等級に従って分類されたプロダクトを分ける弁のブロックのタイプ プロダクト遮断の溝を与えられる。各プロダクトの切られた幅を変えるのに調整装置のブロックの位置を使用しなさい。プロダクト コンセントレイターは横取りされた長い鉱石の流れを別に集め、輸出する同心の環状のバレルである。ネジ・シュートの横断面およびカーブの斜面の変更は良い粒状材料の選択のために特に適している。選鉱装置に単純構造、可動部分、ライト級選手、騒音、便利な構成、取付けおよび維持の利点がない。
2.ネジ・シュートの鉱石ドレッシング装置の構造特徴:
ガラス繊維は6部でプラスチック ネジ・シュートを構成される補強した:鉱石の送り装置、鉱石の送り装置、螺線形の溝、プロダクト横取りの溝、プロダクト収集のバケツおよび溝ブラケット（を含む十字か三脚）。螺線形シートによって接続される螺線形の溝は主要なコンポーネントである。螺線形の版はガラス補強されたプラスチック（ガラス繊維強化プラスチック）から成り、一緒にボルトで固定した。螺線形の溝の選択的な表面にプレハブ耐久力のある層がある。選鉱装置に軽く、強いおよび耐久の利点がある。複数の管の鉱石の送り装置は螺線形の溝の上で整理され、鉱石は均等に分けられ、制御し易い。
均等に分けられたパルプは螺線形の溝の表面にオレンジの供給によってゆっくり与えられる。螺線形の溝の端は弁のブロックのタイプ プロダクト横取りの溝が等級に従う複数のプロダクトに分類された鉱石の流れを分けるために装備されている。各プロダクト遮断の幅を変えるのに制御弁のブロックの位置を使用しなさい。鉱石のホッパーはプロダクトに従う横取りされた鉱石の流れを集め、輸出する中心リング シリンダーである。
螺線形の溝の横断面は立方放物線である。カーブの斜面の変更は良い粒状材料の選択のために特に適している。ネジ・シュートに単純構造、可動部分、容易な製造、軽量、便利な構成、取付けおよび維持の利点がない。
3. 鉱石ドレッシング装置のネジ・シュート プロダクト変数
| モデル | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| 外の直径（mm） | 1200 | 900 | 600 | 400 | |
| ピッチ（mm） | 900、720、540 | 675、540、405 | 450、360、270 | 240、180 | |
| 直径の比率（ピッチ/直径）へのピッチ | 0,75、0.6、0.45 | 0.75、0.6、0.45 | 0.75、0.6、0.45 | 0.6、0.45 | |
| 横断角度（程度） | 9° | 9° | 9° | 9° | |
|
最もそれぞれ 取付けねじの数 |
4 | 4 | 3 | 2 | |
| 供給のサイズ（mm） | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| 鉱石の供給の集中（%） | 25-55 | 25-55 | 25-55 | 25-55 | |
| 生産能力（トン/時間） | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| 次元 | L （mm） | 1360 | 1060 | 700 | 460 |
| W （mm） | 1360 | 1060 | 700 | 460 | |
| H （mm） | 5230 | 4000 | 2600 | 1500 | |
| 重量（kg） | 600 | 400 | 150 | 50 | |
単純構造のネジ・シュートの分離器の鉱石ドレッシング装置
