名前: | ZSMシリーズ振動スクリーン | 条件: | 新しい |
---|---|---|---|
仕事域(㎡): | 7.5㎡ | 多くの放出の角度(°): | 45° |
スクリーンの表面の傾斜(°): | -2~10° | 分類: | 鉱石ドレッシング装置 |
振動頻度: | 800 | 保証: | 12か月 |
ハイライト: | 高性能の鉱石ドレッシング装置,高性能 ミネラル振動スクリーン,鉱石ドレッシングの鉱物の振動スクリーン |

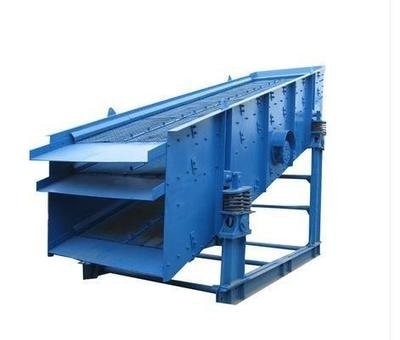

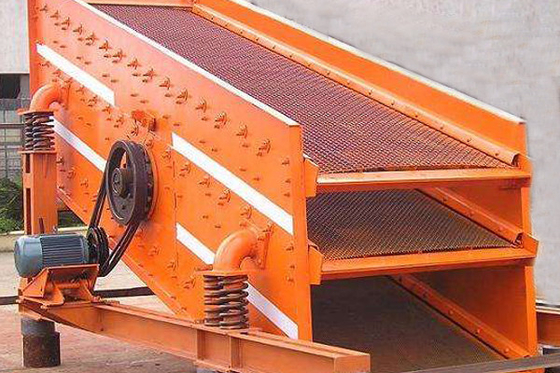

冶金学、ミネラル処理で使用される鉱石ドレッシング装置の振動スクリーン
1.鉱石ドレッシング装置の働き主義のZSMシリーズ振動スクリーン:
(1)ふるいの働き主義:
撹拌力の行為の下、連続的な斜めの投げる動きのためのスクリーンの表面の材料。材料はスクリーンを通して等しいとまたはスクリーンhole de particlesよりより少なくように、脱水、サポートまたは等級分けを達成するために、スクリーンの表面の遭遇の衝突で投げられたとき緩い。
(2)自己同時性の主義:
B - タイプふるいのバイブレーターは強制接触、2つのシャフト間のギヤがない。まっすぐなトラックに従ってスクリーンの振動を保障するためには、2本の斧は二軸スクリーンの振動システムで自然にすることができる反対操作と厳しく合わせられなければならない。
(3)ダンパーの働き原則:
弱まるバイブレーターは、国家を働かせ、停止することで示されているように整理される。ゴム製 ブロックによっては基礎穴が接触しない。それはスクリーン箱の対称圧力を十字の振動およびねじれを除去する安定した位置それを所定位置に定める出す。
停止共鳴音が、スクリーン箱の広さゴム製 ブロックおよび基礎穴のギャップより大きいとき現時点で振動はゴムとスクリーン箱の動的摩擦を克服する必要がある。摩擦に弱まることが運動エネルギーを消費するので、共鳴広さはに操作の広さ3倍の限られる。弱まる力は調節用のねじによって調節される。
2. 鉱石ドレッシング装置のプロダクト変数
ZSMシリーズ振動スクリーンの技術的な性能:
SPEC | 単位 | モデル | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
スクリーン箱の指定 |
W | mm | 1500 | 1750 | 2000年 | ||||
L | mm | 5600 | 5600 | 6500 | |||||
容量 | t/h | ~60 | 50~80 | 70~100 | |||||
供給のサイズ | mm | ~300 | ~300 | ~300 | |||||
仕事域 | M2 | 7.5 | 7.5 | 7.5 | |||||
スクリーンの表面数 | 層 | 1 | 2 | 1 | 2 | 1 | 2 | ||
スクリーンの表面種 |
上層 | mm | スロット スクリーンの版 | 穴があいたスクリーンの版 | スロット スクリーンの版 | 穴があいたスクリーンの版 | スロット スクリーンの版 | 穴があいたスクリーンの版 | |
より低い 層 |
mm | スロット スクリーンの版 | スロット スクリーンの版 | スロット スクリーンの版 | |||||
穴のサイズ | 上層 | mm | 0.25、0.5、8,1.6、10,13 | 13,25,50 | 0.25、0.5、8,1.6、10,13 | 13,25,50 | 0.25、0.5、8,1.6、10,13 | 13,25,50 | |
より低い 層 |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
振動頻度 | 800 | 800 | 800 | ||||||
二重広さ | mm | 11 | 10 | 9 | |||||
多くの放出の角度 | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
スクリーンの表面の傾斜 | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
モーター | タイプ | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
速度の数 | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
力 | kw | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
次元 | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | mm | 1707 | 2023年 | 1703 | 1703 | 2015年 | 1885 | 2185 | |
総重量 | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
働く動的負荷(単一サポート) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
最高の動的負荷(単一サポート) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
