| 条件: | 新しい | 名前: | ピニオン ギヤ |
|---|---|---|---|
| 材料: | 鋼鉄,鋳鉄,銅 | 歯の数: | ストーム |
| 圧力の角度: | 15° - 25° | モデル: | 直角ピニオン,螺旋ピニオン,角型ピニオン |
| 保証: | 1 年 | リード タイム: | 2~3ヶ月 |

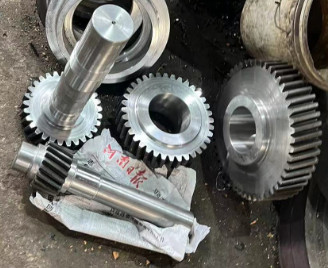

ギア減速器 ギアボックス 合金鋼 鋳造 鍛造 ピニオンギア
1.減速ピニオンタイプ:
減速ピニオンの一般的なタイプは以下の通りである.
(1) ストレートピニオン:ラックとピニオンは軸に平行で,歯の表面は線形で,高速減速トランスミッションに適しています.
(2) 螺旋型ピニオン: 支架とピニオンが軸と一定の角度にあり,歯の表面は斜めで,スムーズな伝送特性があります.低騒音と高振動の要求のあるアプリケーションに適しています.
(3) 円形ピニオン:ピニオンラックと軸は点で交差し,歯の表面は円形で,回転軸が平行でないことを伝達するのに適しています.
ギア減速器 ギアボックス 合金鋼 鋳造 鍛造 ピニオンギア
ギア減速器 ギアボックス 合金鋼 鋳造 鍛造 ピニオンギア
2.減速機ピニオン材料:
減速ピニオンに一般的に使用される材料は:
(1) 鉄鋼:高強度,硬さ,耐磨性,高負荷および高速トランスミッションシステムに適しています.
20CrMnTi (中国標準),8620 (アメリカ標準)
40Cr (中国標準),5140 (アメリカ標準)
42CrMo (中国標準),4140 (アメリカ標準)
(2) 鋳鉄:高衝撃耐性と騒音吸収能力,低速および中等負荷用途に適しています.
HT200 (中国標準),FC200 (日本標準)
HT250 (中国標準),FC250 (日本標準)
(3) 銅:高精度要求と低速トランスミッションシステムに適した良好な耐腐蝕性および低騒音特性.
H62 (中国標準),C28000 (米国標準)
H68 (中国標準),C26200 (米国標準)
ギア減速器 ギアボックス 合金鋼 鋳造 鍛造 ピニオンギア
3.減速機ピニオンパラメータ表:
設計および適切なピニオンを選択するための共通のピニオンパラメータの数値範囲は以下のとおりである.
| パラメータ | 記述 | 基準値 |
| モジュール | スタックとピニオンのサイズパラメータ | 1.0mm~2.0mm |
| 歯の数 | ピニオンの歯の数 | 15 - 30 |
| 圧力の角度 | 圧力 装置が動いている角度 | 15° - 25° |
| 歯の幅 | ピニオンラックの幅 | 10mmから15mm |
| 正常移動 | 切断されたときのギア軸移動量 | 0.1 mm - 0.5 mm |
| スパイラル角度 | ベーブル ピンインの角度 | 20° - 40° |
| 硬さ | ピニオン表面硬さ | HRC 40 - HRC 50 |
| 歯の表面の荒さ | ピニオン歯の表面の荒さ | Ra 1.2 μm - Ra 2.0 μm |
実際の要件と設計基準に従って,パラメータ範囲内の適切な値を選択することによって,減速ピニオンの伝送効率と信頼性が確保できる.
ギア減速器 ギアボックス 合金鋼 鋳造 鍛造 ピニオンギア
ローヤン鉱山機械産業クラスター地域における先進的で成熟した生産技術に依存し,我々は,国内外の主要な知名企業と協力し,国内鉱山における主要なプロジェクトのための技術的サービスと完全なセットの機器を提供しました金属産業,建材,リフティング,電力,色金属,環境保護,化学産業,石油産業,その他産業. 部品.革新的な技術に頼る,新しい製品と完ぺきな販売後のサービスにより,同社はますます多くの国内外顧客の信頼と支持を得ています.
