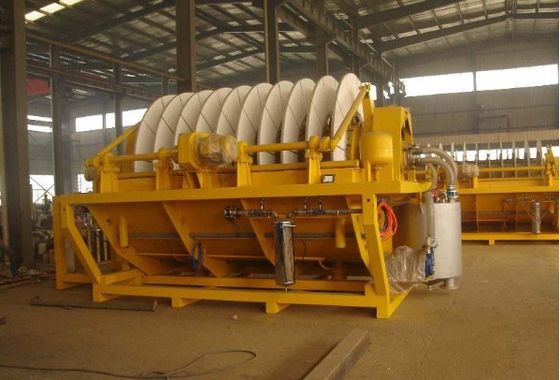

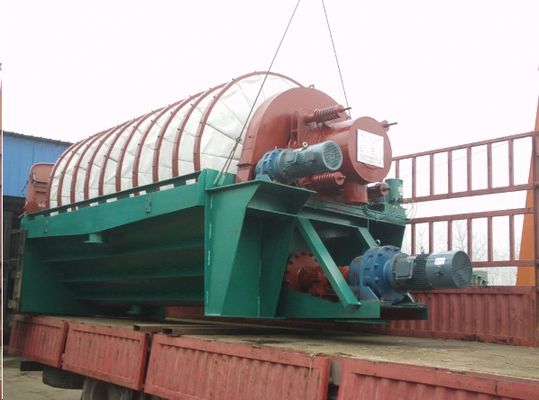

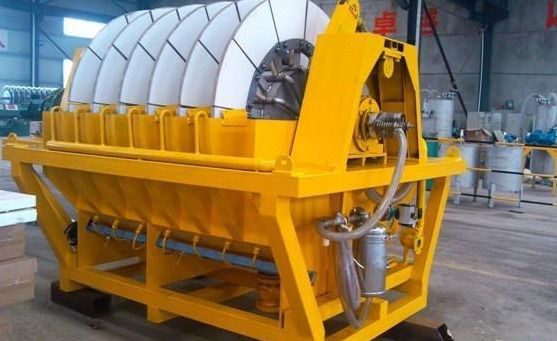

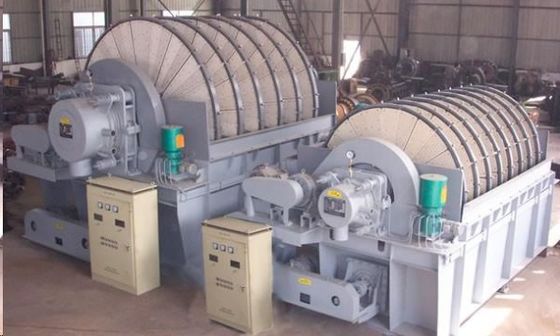

GPYシリーズ ディスクフィルター コンパクト構造と新型スターポイントプラスチックセクタープレート

GPYシリーズディスクフィルター、コンパクト構造と新型スターポイントプラスチックセクタープレート

GPYシリーズディスクフィルターは、高効率の固液分離装置であり、主に浮選精炭や鉱滓などの微細材料の脱水に使用されます。また、冶金、化学工学、石油、下水処理などの分野での固液分離にも適用できます。

作動原理

真空ポンプによって生成された圧力差の下で、スラリー中の固形粒子がろ布上にケーキを形成し、液体はケーキとろ布を通過して吸引され、固液分離が達成されます。その後、ケーキはさらに脱水するために乾燥ゾーンに入り、最終的に圧縮空気とスクレーパーによって排出されます。

主な特徴

1. 伝動装置はコンパクトな構造で、信頼性の高い動作と無段階の速度調整が可能です。

2. トルクリミッターカップリングを取り付けて過負荷保護を提供し、主機の安全で信頼性の高い動作を保証します。

3. 中央シャフトは溶接構造で、軽量、剛性、高強度、大容量の濾液排出能力を備えています。ブッシングはSP複合材料で作られており、軽量で耐摩耗性があります。

4. 新型スターポイントプラスチックセクタープレートを採用しており、軽量、高強度、優れた疎水性、高い開口率、優れた脱水とケーキ除去性能、ろ過ケーキの低含水率、長寿命、耐食性、取り付けやすさを実現しています。

5. ステンレス鋼線織りろ布を採用しており、優れたろ過効果、ろ過ケーキの低含水率、高いケーキ剥離率、長寿命を実現しています。

6. パドルアジテーターのフローティングシールパッキンボックスを採用しており、アジテーターシャフトがある程度の浮動を可能にし、優れたシール効果とシール部品の交換の容易さを提供します。

7. 瞬間的な空気吹き込みとサスペンデッドスクレーパー排出装置の組み合わせにより、高いケーキ排出率（90％以上）を確保するだけでなく、スクレーパーがろ過ディスクと一緒にスイングし、ろ過ディスクに良好な力状態を提供し、主機の負荷を軽減します。

8. 上記の利点に加えて、新しいGPY20-120シリーズ製品は、PG製品に準拠した基礎寸法と排出ポート寸法を備えており、古い工場の改修と設備の更新に便利です。

GPYシリーズディスクフィルター、鉱石選鉱設備技術データ：単位
