高効率で簡単な操作の油圧フィルタープレス

高効率で簡単な操作の油圧フィルタープレス

油圧自動圧力保持フィルタープレスは、油圧システムに機械的圧力を加えることで固液分離を実現する産業用設備です。その中核構造は、閉じたフィルターチャンバーを形成するために配列されたフィルタープレートとフィルターフレームで構成されています。この設備は強化ポリプロピレンフィルタープレートを採用し、自動圧力保持機能を実現するために垂直油圧ステーションを装備しており、電子制御システムはPLCモジュールとヒューマン・コンピュータ・インタフェースを統合しています。ろ過圧力は0.5〜1.6MPaに達し、処理能力は20〜1180m²のろ過面積をカバーします。化学、鉱業、冶金などの分野における汚泥脱水作業に適しています。

作動原理

フィルタープレートの圧搾：油圧オイルは、オイルポンプによって加圧された後、オイルシリンダーに入り、ピストンロッドを押し、クロスビームに沿って圧縮プレートを動かし、多層フィルタープレートを閉じて閉じたフィルター空間を形成します。
供給ろ過：材料は高圧供給ポンプを介してフィルターチャンバーに注入され、液体成分はろ布を介して排水管から排出され、固形粒子はフィルターチャンバーに捕捉されます。
加圧と脱水：ダイアフラムプレートは、二次的な押出しのために圧縮空気または液体で満たすことができ、フィルターケーキの水分含有量をプロセスの必要な範囲に減らします。
荷降ろしとリセット：油圧システムは、圧搾プレートを戻すために逆方向にオイルを供給します。フィルタープレートが1つずつ引き離された後、フィルターケーキは自動的に落下します。

選鉱設備の製品パラメータ

プレート＆フレームタイプの技術データ

凹型タイプの技術データ

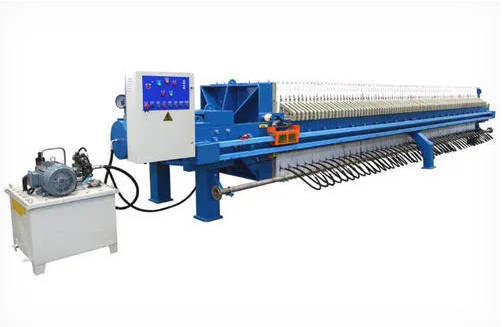

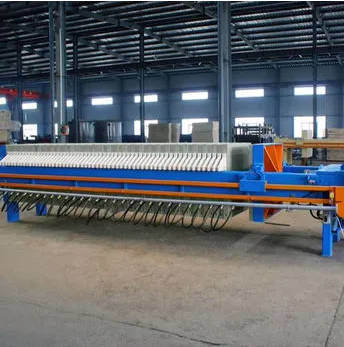

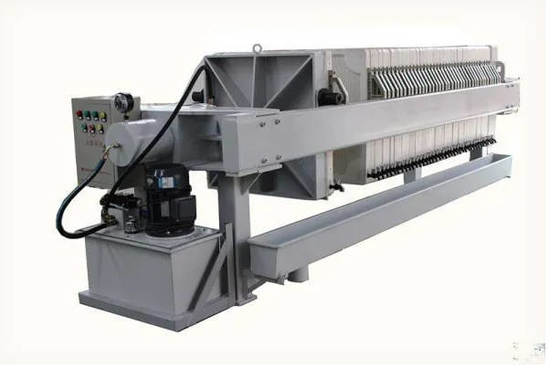

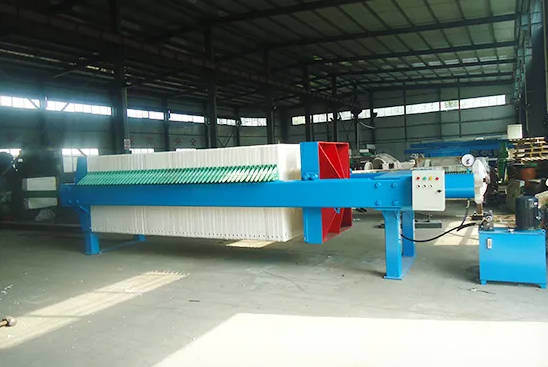

選鉱設備の製品表示

選鉱設備
