商品の詳細:
お支払配送条件:
|
| 製品名: | ジラトリークラッシャー | タイプ: | PXHシリーズ |
|---|---|---|---|
| 分類: | ストーンクラッシャーマシン | 保証: | 12ヶ月 |
| ポート: | 青島 | スピンドルアセンブリ: | 23,130 |
| 下部ラックアセンブリ: | 29,570 | 紡錘のポジション・コントロール アセンブリ: | 4,040 |
優れた破砕性能 柔軟な構成オプション PXHシリーズ ジャイレータクラッシャー
I. 製品概要
PXHシリーズ ジャイレータクラッシャーは、硬い石材処理シナリオ向けに特別に設計された高性能一次破砕装置です。効率的で安定した破砕ソリューションに対する世界市場の需要に適合しており、主なパラメータは以下の通りです。
供給サイズ: 1065-1525mm
生産能力: 実際の作業条件に応じて調整可能
適用材料: 石灰岩、花崗岩、閃緑岩、玄武岩、川石、廃石、石英、輝緑岩、鉄鉱石、銅鉱石、亜鉛鉱石、マンガン鉱石などの硬質鉱石
適用分野: 製造砂生産、アスファルト骨材処理、コンクリート準備、金属鉱業、化学工業、高速道路、鉄道、冶金、建設、水利などの産業における原料破砕に広く使用されています。世界中のインフラプロジェクトや鉱物処理プラントに最適です。
II. 製品紹介
PXHシリーズ ジャイレータクラッシャーは、機械、油圧、電気制御、自動化、インテリジェント管理などの高度な技術を統合しています。大容量で高効率の新型インテリジェント一次破砕機として、従来のジャイレータクラッシャーよりも高い破砕効率、低い運用コスト、より便利なメンテナンスと調整を実現しています。
この装置は、クロスビームアセンブリ、上中下フレームアセンブリ、可動コーンアセンブリ、偏心スリーブアセンブリ、トランスミッションアセンブリ、油圧シリンダーアセンブリなどの主要コンポーネントで構成されています。作動原理: モーターが水平軸を回転させ、ギアを介して偏心スリーブを回転させます。次に、偏心スリーブが可動コーンを円形に揺動させ、破砕室に入る材料の連続的な押し出しと破砕を実現します。
可動コーン底部の油圧シリンダーシステムには、2つの主要な機能があります。
排出ポートの調整
鉄通過保護
III. 主な利点
優れた破砕性能
柔軟な構成オプション
効率的な防塵と耐久性
バランスの取れた構造設計
便利なメンテナンス
信頼性の高いメインシャフトシステム
簡単な分解と組み立て
堅牢なフレーム構造
安定した統合構造
簡単なギアクリアランス調整
タイムリーな摩耗警告
正確な粒度制御
製品パラメータ の ストーンクラッシャーマシン
| モデル | 供給サイズ mm(in) |
ピニオン速度 |
最大電力 kW(HP) |
125mm (5.0") |
140mm (5.5") |
150mm (6.0") |
165mm (6.5") |
175mm (7.0") |
190mm (7.5") |
200mm (8.0") |
215mm (8.5") |
230mm (9.0") |
240mm (9.5") |
250mm (10.0") |
42-65 |
1065 (42) |
600 |
375 (500) |
— |
2010 (2220) |
2335 (2575) |
2515 (2775) |
2870 (3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270 (50) |
600 |
375 (500) |
— |
— |
2395 (2645) |
2780 (3065) |
2935 (3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370 (54) |
600 |
450 (600) |
— |
— |
2885 (3185) |
2985 (3295) |
3145 (3470) |
3335 (3680) |
3485 (3845) |
— |
— |
— |
— |
62-75 |
1575 (62) |
600 |
450 (600) |
— |
— |
2890 (3190) |
3615 (3985) |
3815 (4210) |
4205 (4640) |
4330 (4775) |
— |
— |
— |
— |
60-89 |
1525 (60) |
600 |
600 (800) |
— |
— |
— |
4195 (4625) |
4540 (5005) |
5080 (5600) |
5295 (5840) |
5530 (6100) |
5805 (6400) |
— |
— |
60-110E |
1525 (60) |
600 |
1200 (1600) |
— |
— |
— |
— |
5535 (6100) |
6945 (7655) |
7335 (8085) |
7570 (8345) |
8280 (9130) |
8595 (9475) |
8890 (9800) |
上記の処理能力は、以下の前提に基づいています。供給は供給ポート幅の80％を通過し、80％は供給ポート幅の60％を通過し、50％はスクリーンのサイズが最大供給ブロックの10％を通過します。これらの値は、1.6 t/m3（100 lb/in3）の緩い密度を持つ材料に適しています。
すべての容量値は、各デバイスの最大偏心率で計算されます。すべての能力はアプリケーションに依存します。総破砕能力を決定する際に考慮すべき要素には、材料特性、供給サイズ、材料分布、作業指数、含水率、供給方法などがあります。
| クラッシャーモデル | クラッシャー重量(kg) | ビームアセンブリ | スピンドルアセンブリ | スピンドルアセンブリ | ロワーラックアセンブリ | スピンドル位置制御アセンブリ | 偏心アセンブリ |
42-65 |
119,750 |
20,500 |
80,100 |
23,130 |
29,570 |
4,040 |
3,080 |
50-65 |
153,300 |
30,840 |
54,880 |
28,120 |
29,570 |
4,040 |
3,080 |
54-75 |
242,220 |
38,100 |
85,050 |
38,560 |
62,140 |
5,400 |
5,720 |
62-75 |
298,460 |
69,850 |
109,320 |
42,180 |
62,240 |
5,400 |
5,720 |
60-89 |
398,250 |
65,320 |
154,680 |
66,220 |
82,780 |
10,430 |
8,940 |
60-110E |
553,383 |
103,964 |
169,010 |
103,874 |
114,986 |
21,275 |
17,900 |

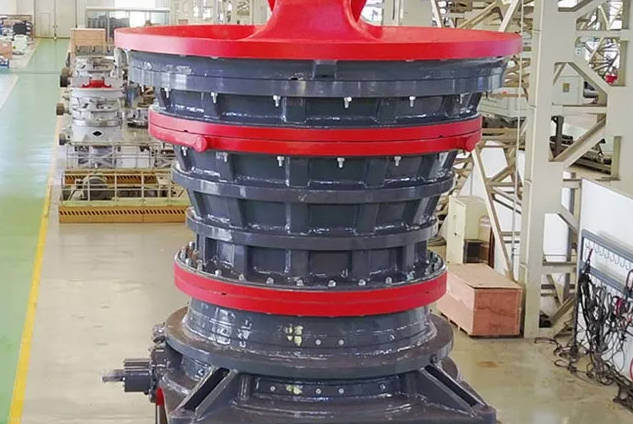

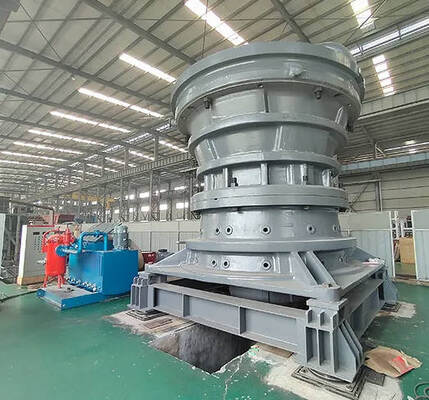

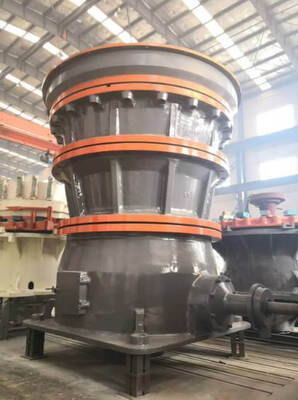

製品表示 の ストーンクラッシャーマシン
FAQ
Q: なぜ洛陽中泰工業有限公司を信頼するのか:
A: 1. 30年以上の経験。
2. 当社は、鉱山機械、建設機械、機械鋳造および鍛造部品の主要な専門サプライヤーです。
3. すべての製品は、ISO9901:2000品質管理証明書およびCE、ROHS証明書を取得しています。
Q: 納期:
A: 部品のリードタイムは1〜2ヶ月、機械は2〜3ヶ月です。
Q: 支払い条件:
A: 支払いタイプを受け入れます: T/T、L/C、Western union、現金。
契約締結時の30％のデポジット。出荷前に全額支払い。
Q: 品質保証?
A: 保証期間: 主要機械は1年間。何か問題があれば、技術的なアドバイスを提供し、すぐに解決策を見つけます。摩耗部品については、長期供給のための高品質部品を保証します。
Q: アフターサービス?
A: 最終ユーザーが必要な場合は、機械の試運転と部品のメンテナンスに関する技術ガイドを提供できます。
アフターサービス
ZTIC Heavy Industriesは、アフターマーケットにおけるお客様のビジネスパートナーです。
ZTICは以下を提供できます:
1. エンジニアリングスペア - 設計と製造
2. 大容量の鋼鉄および鉄鋳造工場
3. 巨大な機械加工能力
4. トレーニングプログラム
5. 予防保全プログラム
6. 予防保全サービス
7. 包括的なメンテナンスプログラム
