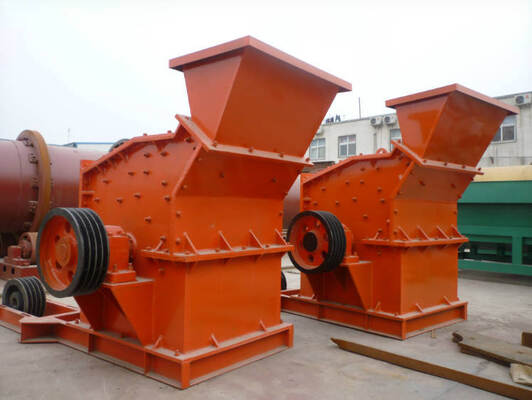

PCXシリーズ 高効率微粉砕機 マルチチャンバー破砕構造

PCXシリーズ 高効率微粉砕機 マルチチャンバー破砕構造

PCXシリーズ高効率微粉砕機は、ドイツの先進技術を導入した最適化された設計と構造改良を施した製品です。合理的なマルチチャンバー破砕組み合わせと便利なデュアル調整機構を採用し、製品の85%以上が粒径3mm以下となり、均一で微細な製品が得られます。便利なメンテナンス装置を装備しており、ハンマーやスクリーンプレートの交換作業を大幅に簡略化し、作業効率を向上させます。摩耗部品には、新しい高品質の多元素高合金耐摩耗材料を使用しており、ハンマーやライナーに優れた耐摩耗性と耐衝撃性を与え、装置の寿命を延ばします。このシリーズの破砕機はスムーズに作動し、低粉塵、低消費電力といった利点を持ち、従来の破砕機と比較して優れた性能とコスト効率を提供します。

適用範囲

本装置は、圧縮強度150MPa以下、表面水分10%以下の適度な摩耗性を有する材料に適しています。理想的な供給粒径は20～50mmです。供給粒径がこの範囲を超える場合は、弊社のエンジニアリングまたは技術部門にご連絡ください。適切なハンマー材料と仕様を提案いたします。

高効率微粉砕機の作動原理

装置に入った材料は、高速で反時計回りに回転するハンマーと正面衝突し、瞬時に大きな塊を破砕します。破砕された材料は高速で衝撃板に向かって突進し、二次的な衝突破砕を受けます。跳ね返った材料は、次に供給される材料と衝突し、さらに微細化されます。最初の破砕チャンバーで破砕された後、材料は第二の破砕チャンバーに入り、繰り返し破砕されます。最後に、排出グレーターを通して摩擦により濾過・破砕されます。排出要件を満たす材料はグレーターの開口部から排出され、基準を満たさない粗い材料は最初の破砕チャンバーに戻され、再破砕されます。

破砕チャンバー内には常に材料の密な層が懸濁しています。次に供給される材料は、この材料層に「弾丸」のように入り込み、「戦場」のような相互衝突効果を生み出し、非常に効率的な劈開破砕を実現します。微細な粒子は、衝撃後にさらに激しい粉砕を受け、大量の微粉末を生成します。最終的に、資格のある微粉末はグレーターの開口部から排出されます。本装置は「石対石」の破砕原理を利用しており、破砕作用の70%～80%が材料の衝撃によって達成されます。これにより、ハンマーやライナーの摩耗負荷が従来の破砕機と比較して20%～30%に低減されます。従来の装置で摩耗部品に消費されるエネルギーを、材料破砕のための有効なエネルギー消費に変換し、消費電力を大幅に削減し、摩耗部品の寿命を延ばし、従来の破砕機と比較して破砕比を増加させます。

高効率微粉砕機の構造的特徴

- 3チャンバーの湾曲破砕チャンバー設計により、材料の衝突回数が増加し、硬い圧縮や摩擦摩耗が低減され、ハンマーの摩耗が効果的に低減され、破砕効率が向上します。

- 衝撃板とハンマーの間のギャップは柔軟に調整可能で、出力粒径を正確に制御し、さまざまな生産ニーズに対応できます。

- 回避可能な構造を備えており、硬質材料に遭遇した際の衝撃を効果的に緩衝し、ハンマーの破損を防ぎ、装置の運転安定性を向上させます。

- カバー開口装置にオプションの油圧システムを追加することで、装置のメンテナンスプロセスを大幅に簡略化し、メンテナンス担当者の労力負担を軽減し、メンテナンスの利便性を向上させます。

- 左ライナー（調整機構側）、グレーター、ハンマー間のギャップはすべて調整可能です。排出粒径が

指定値を超える場合、様々な方法で内側に調整することで、製品粒径が基準を満たすことを保証できます。

石材破砕機 製品パラメータ

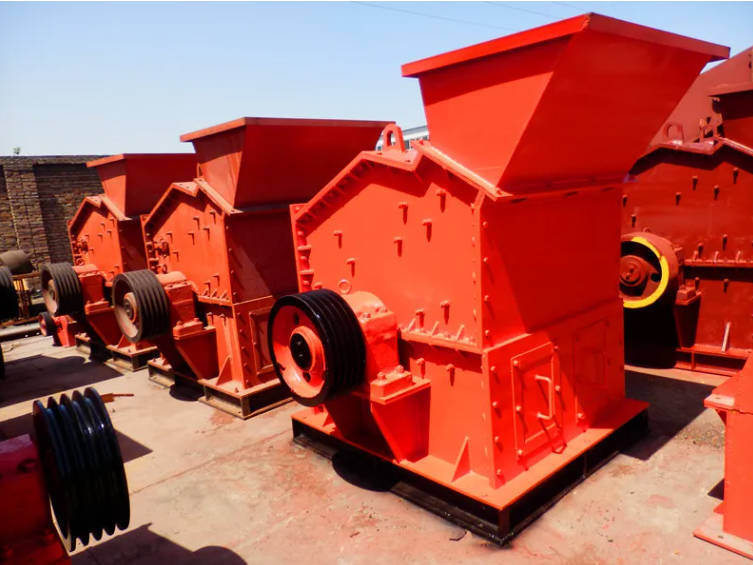

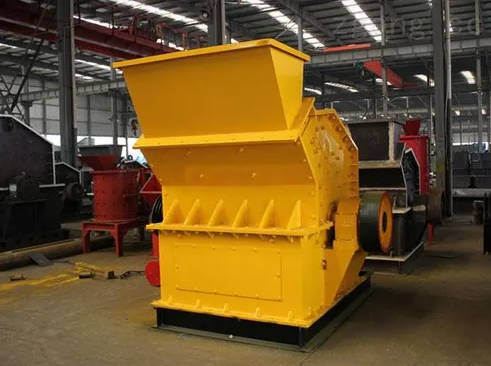

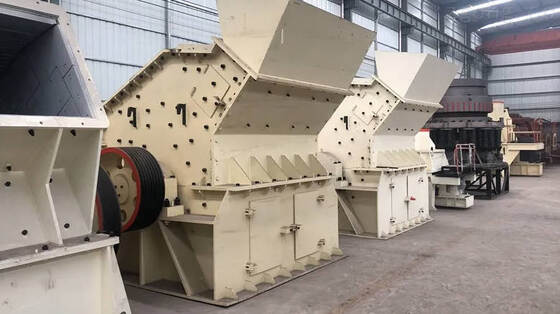

石材破砕機 写真説明
