| 形: | リングギア | 標準または非標準: | 非標準 |
|---|---|---|---|
| 歯のプロファイル: | 螺旋形ギヤ | 材料: | 鉄 |
| 処理: | 鍛造 | 圧力角: | ロータリー キルン リング ギヤ |
| 帯ギヤ: | ロータリー キルン リング ギヤおよびボール ミル リング ギヤ | 直径: | 分100 mm to16000 mm。 |
| 重さ: | 最大120 MTシングルピース | モジュールの範囲: | 10モジュールへの70モジュール |
| 標準/証明書: | UNI EN ISO、 AWS 、ASTM 、ASME、 DIN | 最大モジュール: | 45 by HOB |
| アプリケーション: | 私達の帯ギヤはセメントおよび鉱物工業で加えられる | 炉の帯ギヤ: | 私達は炉の帯がさまざまな植物のために連動させる一流の製造者である |
| ボール ミルの帯ギヤ: | セメントおよび鉱物工業で適用される | ギヤ打抜き機: | 16m CNCの歯切り工具で切る機械 |
| ポート: | チンタオ、上海、TianJian | ||
| ハイライト: | ロータリー キルンの製造所の帯ギヤ,120 MTの製造所の帯ギヤ,70のモジュールの製造所の帯ギヤ |
||

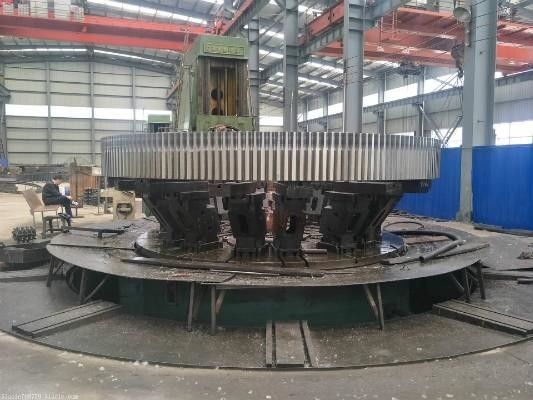

70モジュール ミル 輪回り 輪回り 輪回り 輪回り 輪回り 輪回り 輪回り 輪回り
周回歯車スポンジ鉄工場,鉄鋼と水泥産業,鉱山産業,風力発電機など,他の産業分野を含むさまざまな産業部門で広範な応用が可能である.これらは10モジュールから70モジュールまでのモジュール範囲で提供され,最小直径は100mmから15000mmですさらに,これらは最大重量70MT単一のパーツを含みます.ここで,硬化および地面ギアボックス/ギアボックスの範囲は,ワームギアボックス,ヘリコプター/ダブルヘリコプターギアボックス/ギアボックス,螺旋式ギアボックス惑星ギアボックスなどです
ミルズ・ Girth Gear ミルズ・ Girth Gear
CITICIC ICギア切断機には以下が含まれます.
モジュールの範囲: 10モジュールから70モジュールへ
直径: 最小100mmから16000mm
体重: 最大 120 MT 単品
硬化・接地されたギアボックス/ギア:
ランキング:
世界中に1000台以上の 輪輪が販売されています CITICIC Gearは 水泥と鉱物産業の リーダーサプライヤーです我々は,ギアランキング計算とサービスファクタルの基準の定義に積極的に参加しています.
3つの異なるデザインで輪輪のギアを提供しています
製造されたギアは過去により一般的になり,鍛造された鉄鋼のギアフレーム材料と電熱溶接したボディ構造で構築されています.リングは高強度合金鋼のブロック全体から製造されていますリングの粗末加工後,硬化と熱処理を行い,機械的特性を向上させ,その性能を向上させます.
製造された輪輪の利点は
これらの機能は,配送期間とコストを削減します.製造は迅速な配送を保証します.
既存のギアフレームが損傷している緊急事態では,特に有益です
特徴
鋳造材料の加工
• 鍛造
• 最終ロール
• 炉 の 冷却
• 生産の管理
• 水 を 消す
• 硬さ の 試験
• 粗工加工
• 超音波検査と寸法検査
• 最終検査の証明書
基準/証明書
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
申請
私たちの輪輪は,水泥と鉱物産業で使用されています:
• 各種 の 水平 式 工場
• 回転式乾燥機
• 回転式炉
• 他の大きなギアリングの適用
CITICIC Gearはかなりの資源を投資し,ピニンで多くの革新を達成しました.硬さとピニオンとギア間の仕上げは,設置された機器の長い寿命のために決定的です顧客がどんなに 特別な状況でも 必要なピニオンを 設計し製造します
ピニオン設計
物質化
特徴
基準/証明書
利点
我々は,主要なサプライヤーですオーブン・ジルツ・ギア下記の植物について
切断能力:
キルン回りギアには主に2部,4部,8部またはマルチセグメントで,ギアの適用の要件と適性に応じて提供されています.
研磨工場部品の分野では,研磨機頭,入口,研磨ローラー,セメント炉の乗用環,鋳造歯車,軸ブロックを供給しています.また,我々は,溶接構造と製造のミールシェルを提供.
品質保証文書
次の報告は品質保証に提出しなければならない.
a. 化学検査報告
(b) 身体報告
c. 熱処理に関する書類
CITIC HMC Q/HM 973.2-2007 について
磨き工場用鋼鋳物に関する仕様
15
d.超音波検査報告 (修理前後)
e.磁気粒子検査報告 (修理前後)
f. 寸法報告
g. 溶接器の修理地図
h. 溶接手順と手順資格記録
i. 溶接業者資格
j. 非破壊試験検査士の資格
| ポイント | 記述 |
| 普通の道具の材料 | 35シムンZG45 |
| 優れた道具材料 | 42crmo, 20crnimoA |
|
周長器具 |
(1)GS42CrMo4合金鋼 (企業独自の標準) HB 220~240 (2) 半構造型,Yスペック(3) 螺旋式 (4) 合金鋼の合理的な密封と調整構造 (企業独自の標準) |
(1) 鉄鋼の外側精製 (R-H アルゴンと真空処理)
(2) 鋳造,歯の密度の確保のために,独占冷模具の吊り砂技術 (3) 歯の表面硬さを保証する標準化 (特許技術) その後に (4) 粗いハブリング,解き放つ時間,関節表面を修復し,それから細かくロール
(5) 自家製の調理器 |
(1) 鋳造物の機械的性質と化学的組成 (内部規格) (2) 音響試験後の粗末化 (3) 半加工,超音波検査や磁気粒子検査後の加工 (4) 歯の表面の磁気粒子検査,硬度試験 (5) 歯の耐受性チェック (6) 機械のサイズの正確性を確認するための工場組装負荷試験 |
CITICICの大きなギアリングの技術要求:
表面硬化処理を正常化する前に,硬さ HB210 ~ 250; 機械性能は,究極の強度 Rb 690MPa,出力ストレスの Rs 490MPa,長さD5 11%,面積Wの減少 25%,衝撃強度 Ak 30J;歯の誘導硬化,硬さHRC50 ~ 55;効果的な硬化層深さ3 ~ 5mm.
2) 全体的な超音波欠陥検出,内部品質は2つの要件を満たす必要があります GB7233-87標準要件; 歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります GB/T9444-88規格.
3) 鋳造は丸めていないことに注意してください R5 ~ R10.
(4) 両端の歯の切片,および (145b.5) 半径の2輪の歯の切片,各リングコップリングは,高強度ボルトで成る丸いリングの縁に沿って,歯の表面と組み合わせると,下部の中心にする必要があります.
2 大型リングギア製造プロセス
2.1 粗質
鉄鋼鋳造空は,CITIC重機械株式会社によって提供されています. 重力鍛造工場,GB11352-89標準によって実行 鋳造プロセス,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,キャスティング試験および設計図の受付および技術要求の際には,鋼の空白
JB/T6402-92 標準に従って,承認後に発行されたチェック
ダウン手順
2.2 粗末化
引き出し,保持許可,アライナメント,接続,円内外の両方で処理,顔フレッシング,掘削,および他のプロセスを組み合わせて.
2.3 勘探事故
超音波の欠陥検出,内部品質はGB7233-87規格の2つの要件を満たす必要があります.
2.4 予備処理を正常化する
半環ペア 標準化とテンパー処理,後の表面硬化のための良い組織を提供; 熱処理後の半環ギア検査のプレス図形変形
2.5 機械加工
最初の2半のリングは リング全体を繋ぐ高強度ボルトで作られ 全体のプロセスは 円を描き,クアンネイ・ワイの歯と上下端,そして,描き,加工 フレッシングプロセスの要件.
2.6 処理ストレスの除去
ストレスをなくすために整形された.
2.7 リング表面の整体硬化
IFは,アルベオラー歯表面に沿ってインダクション硬化,硬さ HRC50 ~ 55,有効硬化層深さ 3 ~ 5mm.
2.8 最終検査
まず,検出周波数消化,硬さ リングギアコギングは,図の要求を満たす.最大外径がデフォメーション3mmより大きいサイズD6944かどうかを検出するために3つ目は,歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります.設計図と最終検査の技術要件に従って.
CITICICは,1956年に設立され,中国最大の鉱山設備とセメント設備メーカーです.CITICICは,プロセス産業の顧客に技術とサービスを提供するグローバルサプライヤーです.を含む
鉱業,建設,金属,環境,電力,化学,海洋,鋳造,鍛造
CITIC ICは年間20万トン以上の高品質の機器を生産しています.当社の製品には,磨き機,スクルーバー,クラッシャー,オーブン,クーラー,リフト,リドクター,蒸気タービン,コンプレッサーが含まれます.CITIC ICは重型鋳造品と鍛造品も製造しています電気/水力制御および潤滑システム
ルーヤンにある工場は300万平方メートル以上をカバーしており,そのうちの200万平方メートルはカバーされています.200人はエンジニアです.
CITIC ICは年間20万トン以上の高品質の機器を生産しています.当社の製品には,磨き機,スクルーバー,クラッシャー,オーブン,クーラー,リフト,リドクター,蒸気タービン,コンプレッサーが含まれます.CITIC ICは重型鋳造品と鍛造品も製造しています電気・水力制御・潤滑システムなど
| ポイント | コメント |
| 円周装置用の通常の材料 | zg45,35シムン |
| より良い材料 | 42crmo |
ギア材料
42CRMO スチールデータ
化学品リスト
C:0.38~0.45%
Si:0.17~0.37%
Mn:0.50〜0.80%
S:残留成分 <0.035%を許容する
P:残留成分 <0.035%を許容する
CR:0.90~1.20%
Ni:残留成分 <0.030% Cu:残留成分 <0.030%
モ:0.15~0.25%
メカニカルデータ
張力強度 σb (MPa): >1080(110)
降力点 σs (MPa): >930 (※95)
伸縮 σ5 (%): >12
面積の減少 ψ (%): >45 Akv (J): 衝撃吸収エネルギー Akv ((J): >63
衝撃強度値 αkv (J/cm2): >78(8)
硬さ: <217HB
試料のサイズ: 試料の空白サイズは25mmです
物理データ
臨界点温度 (推定値): Ac1=730°C, Ac3=800°C, Ms=310°C
線形膨張係数:温度:20~100°C/20~200°C/20~300°C/20~400°C/20~500°C/20~600°C
線形拡張性: 11.1x10K/12.1x10K/12.9x10K/13.5x10K/13.9x10K14.1x10K
弾性のモジュール:温度20°C/300°C/400°C/500°C/600°C
弾性電極 210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa
