| 製品名: | レイモンドミルリング | 材料: | 鋼鉄 |
|---|---|---|---|
| 応用: | Raymondの製造所 | 直径: | 分100 mm to16000 mmの帯ギヤ |
| 重さ: | 最大120 MTシングルピース | モジュールの範囲: | 10モジュールへの70モジュール |
| 標準/証明書: | UNI EN ISO、AWS、ASTM、ASME、DIN | 最大モジュール: | 45 by HOB |
| アプリケーション: | セメントおよび鉱物工業 | ポート: | 青島 |
| ハイライト: | 鋼鉄Raymondの製造所リング,ロッド ミルの鋳造および鍛造材,セメントの植物の鋳造および鍛造材 |
||
3つの異なるデザインで輪輪のギアを提供しています
鉄鋼製
- 偽造指輪
- ローリングプレート
鋳鋼
柔らかい (ノジュール型) 鋳鉄
製造されたギアは過去により一般的になり,鍛造された鉄鋼のギアフレーム材料と電熱溶接したボディ構造で構築されています.リングは高強度合金鋼のブロック全体から製造されていますリングの粗末加工後,硬化と熱処理を行い,機械的特性を向上させ,その性能を向上させます.
製造された輪輪の利点は
偽造された材料の構造は,挿入の危険を排除します
ガスの穴,マイクロ収縮,ピンホール,熱い裂け目,砂やスクラッグの挿入などの構造の欠陥は避けられます.したがって,ボディ構造の修復溶接,例えば歯の表面を磨く必要はありません..
製造過程では,パターンやライザーが不要です.
枠材は,基礎構造 (すなわち網,ガセット) に使用された材料よりも硬さや強度が高い
これらの機能は,配送期間とコストを削減します.製造は迅速な配送を保証します.
既存のギアフレームが損傷している緊急事態では,特に有益です
特徴
外歯
最大直径: 16000 mm
歯のある顔の幅: 1700 mm
最大モジュール: 45 個
最大モジュール: 65 輪の仕上げ切断機
内歯
最大直径: 6500 mm
最大モジュール: 254
歯のある顔の幅: 400 mm
|
鋳造材料の加工
|
申請
私たちの輪輪は,水泥と鉱物産業で使用されています:
• 各種 の 水平 式 工場
• 回転式乾燥機
• 回転式炉
• 他の大きなギアリングの適用
大型リングの技術要求:
表面硬化処理を正常化する前に,硬さ HB210 ~ 250; 機械性能は,究極の強度 Rb 690MPa,出力ストレスの Rs 490MPa,長さD5 11%,面積Wの減少 25%,衝撃強度 Ak 30J;歯の誘導硬化,硬さHRC50 ~ 55;効果的な硬化層深さ3 ~ 5mm.
2) 全体的な超音波欠陥検出,内部品質は2つの要件を満たす必要があります GB7233-87標準要件; 歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります GB/T9444-88規格.
3) 鋳造は丸めていないことに注意してください R5 ~ R10.
(4) 両端の歯の切片,および (145b.5) 半径の2輪の歯の切片,各リングコップリングは,高強度ボルトで成る丸いリングの縁に沿って,歯の表面と組み合わせると,下部の中心にする必要があります.
2 大型リングギア製造プロセス
2.1 粗質
鉄鋼鋳造空は,ZTIC重型鍛造工場によって提供されています GB11352-89標準によって実行 鋳造プロセス,溶融,鋳造,ヒットボックス,清掃,敷金鋳物■ 試験および設計図と技術要求による鋼の空白の受付中に
JB/T6402-92 標準に従って,承認後に発行されたチェック
ダウン手順
2.2 粗末化
引き出し,保持許可,アライナメント,接続,円内外の両方で処理,顔フレッシング,掘削,および他のプロセスを組み合わせて.
2.3 勘探事故
超音波の欠陥検出,内部品質はGB7233-87規格の2つの要件を満たす必要があります.
2.4 予備処理を正常化する
半環ペア 標準化とテンパー処理,後の表面硬化のための良い組織を提供; 熱処理後の半環ギア検査のプレス図形変形
2.5 機械加工
最初の2半のリングは リング全体を繋ぐ高強度ボルトで作られ 全体のプロセスは 円を描き,クアンネイ・ワイの歯と上下端,そして,描き,加工 フレッシングプロセスの要件.
2.6 処理ストレスの除去
ストレスをなくすために整形された.
2.7 リング表面の整体硬化
IFは,アルベオラー歯表面に沿ってインダクション硬化,硬さ HRC50 ~ 55,有効硬化層深さ 3 ~ 5mm.
2.8 最終検査
まず,検出周波数消化,硬さ リングギアコギングは,図の要求を満たす.最大外径がデフォメーション3mmより大きいサイズD6944かどうかを検出するために3つ目は,歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります.設計図と最終検査の技術要件に従って.

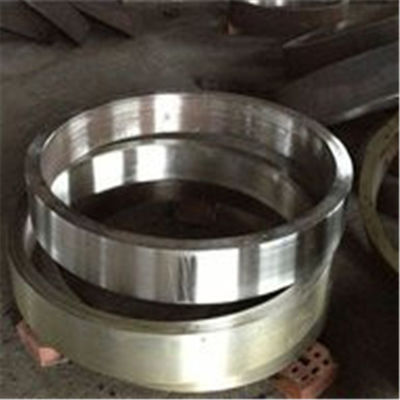

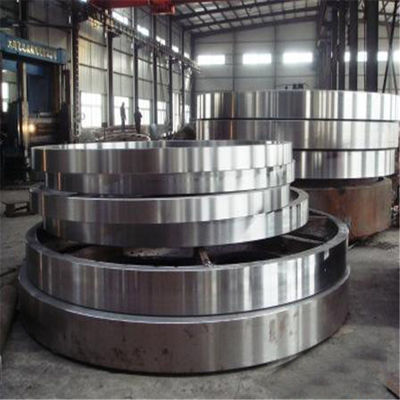

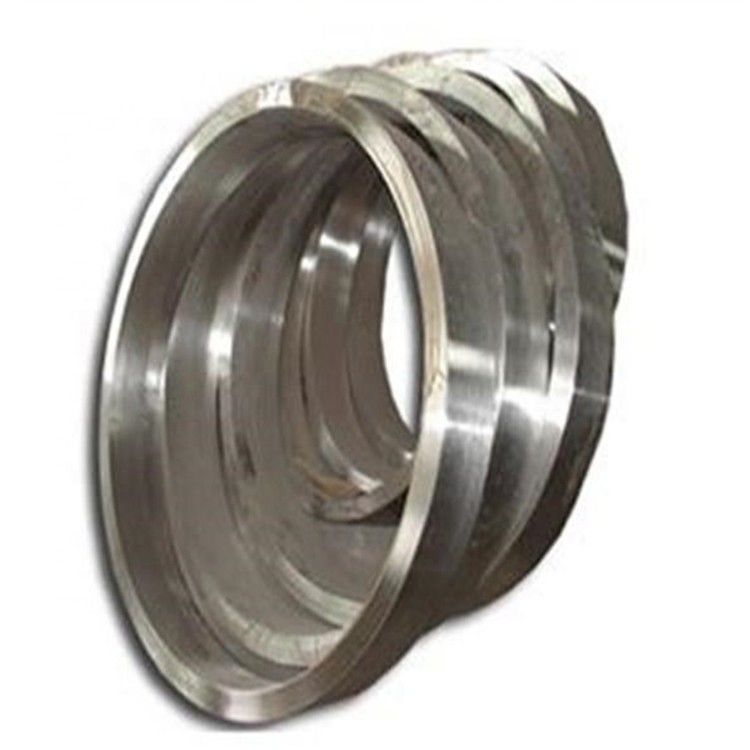

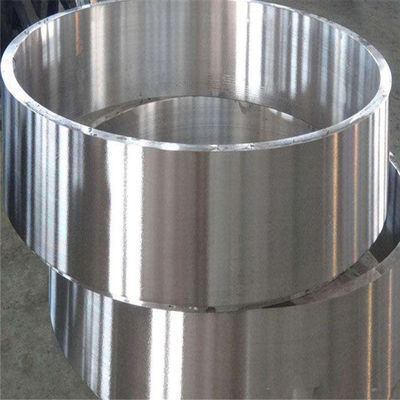

鋳造品と鍛造品の製品展示
鋳造 鋳造 鋳造
