製品名: | 良質のセメントの植物の予備品のロータリー キルン ギヤ リング | 材料: | 鋼鉄 |
---|---|---|---|
適用: | ロータリー キルン、ボール ミル | 直径: | 分100 mm to16000 mmの帯ギヤ |
重量: | 最高の120 MTの単一部分 | モジュールの範囲: | 10モジュールへの70モジュール |
標準/証明書: | UNI EN ISO、AWS、ASTM、ASME、DIN | 最高モジュール: | 歯切り工具によって45 |
キー ワード: | ギヤ リング、リング ギヤ、帯ギヤ、大きいギヤ、大きいギヤ | 港: | チンタオ、上海、TianJian |
ハイライト: | HB 250の製造所の帯ギヤ,GB7233-87製造所の帯ギヤ,ボール ミル回転ギヤ リング |

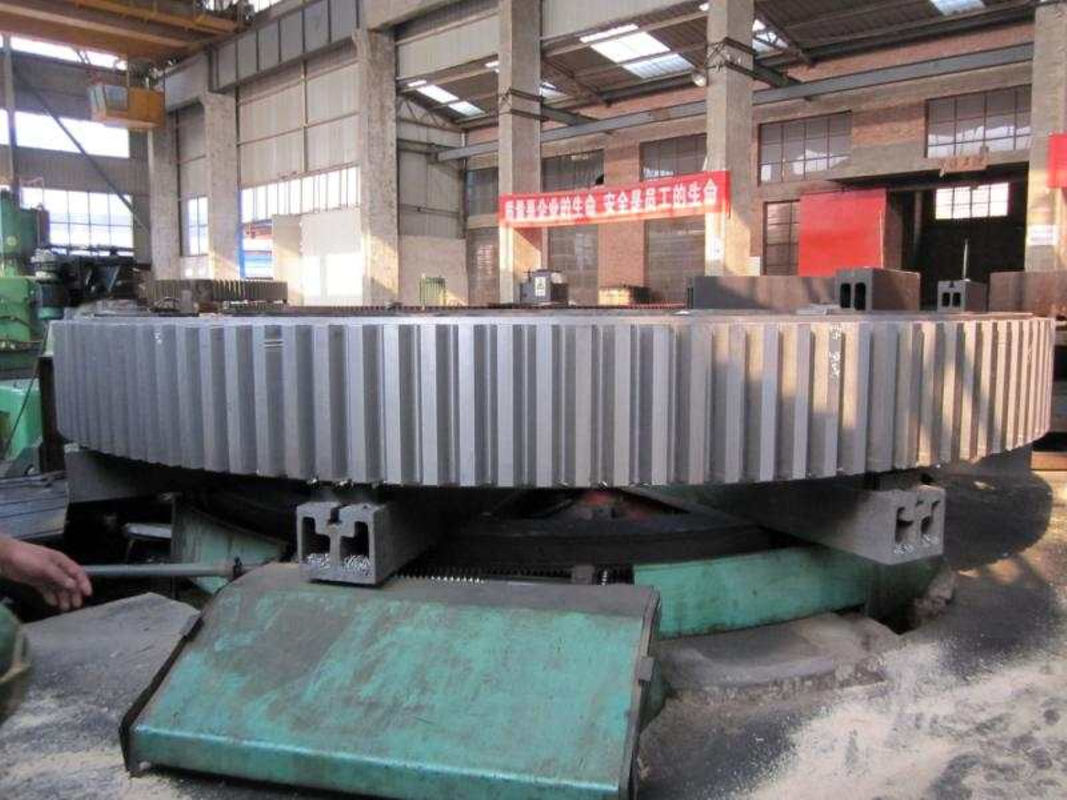

良質のセメントの植物の予備品のロータリー キルン ギヤ リング
製品名 |
鋼鉄帯の拍車ギヤ |
重量 |
最高の120 MTの単一部分 |
適用 |
企業 |
モジュールの範囲 |
10モジュールへの70モジュール。 |
直径 |
分100 mm to16000 mm。 |
重量 |
最高の120 MTの単一部分。 |
容量を切るギヤ |
16000mmの直径、10Moduleへの70Moduleへの100mmの直径 |
外的な歯 | |
最高の直径 | 16000のmm |
歯付き表面幅 | 1700のmm |
最高モジュール | 歯切り工具によって45 |
最高モジュール | 65のギヤ終わりのカッター |
内部歯 | |
最高の直径 | 6500のmm |
最高モジュール | 25.4 |
歯付き表面幅 | 400のmm |
CITIC ICは専門の製造業者であり、Forged Rings.Qualityの製造者は、オン・タイム配達、アフターセールスの保証、私達保持する良質をのプロダクト保障するためにステンレス製、複式アパートの、ニッケル合金を含む等級の変化の大きいのの合金プロダクトの大きい目録を、およびもっと、ISO 9001の管理システム保証した。
世界CITICICギヤに販売されて以上1000の帯ギヤがセメントおよびミネラル企業の一流の製造者はある。そしてAGMA (アメリカ ギヤ製造業者連合)のメンバーとして、私達はギヤ評価の計算およびサービス要因のための標準の定義に積極的に加わる。
私達は3つの設計の帯ギヤを提供する
製造された鋼鉄
- 造られたリング
- 転がされた版
投げられた鋼鉄
延性がある(ふしの)鋳鉄
製造されたギヤは以前共通になり、造られた鋼鉄ギヤ縁材料および電子溶接されたボディ構造と組み立てられる。リングは抗力が高い合金鋼の全ブロックから製造される。従って機械特徴および関連した性能を改善するためにリングの荒い機械化が、私達熱処理を堅くし、和らげることを遂行した後。
私達は下記に記載されているように一流の製造者さまざまな植物のための炉リングである。
· 海綿鉄の植物50TPD 100TPD 300TPD350TPD、500TPD、1000TPD
· 顧客の要求によるセメントの植物
· 隣酸塩鉱山、アルミナの植物、カオリン ベントナイトのためのギヤ
容量を切るギヤ:
· 16000mmの直径への100mmの直径
· 10Moduleへの70Module
Kilnringはギヤの適用の条件そして適合性によってBi部分、4部、8部または多区分で利用できる主に。
粉砕の製造所の部品の分野では、私達は製造所の頭部、供給の入口、粉砕ローラー、セメント・キルンの乗馬リング、投げるギヤ、シャフトのブロックを供給する。また私達は溶接の構造および製作の製造所の貝を供給する。
品質保証文書
次のレポートは品質保証に堤出されるべきである:
a. 化学レポート
b. 物理的なレポート
c. 熱処理文書
CITIC HMC Q/HM 973.2-2007
粉砕の製造所の鋼鉄鋳造のための指定
1 5
d. 超音波点検報告(修理の前後に)
e. 磁気探傷点検報告(修理の前後に)
f. 次元のレポート
g. 溶接修理地図
h. 溶接プロシージャおよびプロシージャの資格の記録
i. 溶接工の資格
j. 非破壊的なテストの検査官の資格
製造されたリングのAvantages
造られた物質的な構造は包含の危険を除く
ガスの穴、マイクロ収縮、ピン ホール、熱い破損、砂およびスラグ巻込みのような構造の欠陥はそれ故に、ボディ構造の修理溶接避け、歯付き区域の例えば粉砕は要求されない。根本的な構造(すなわち網、ガセット)に使用する材料より製造された製造プロシージャ パターンのための必要性を除き、暴徒は縁を付ける材料に持っている高い硬度をおよび高力は
これらの特徴は調達期間およびコストを削減する。製造された製造業は速い配達を保障する。
これは既存のギヤ縁が損傷に苦しんでいる非常事態で特に有利である、
特徴
外的な歯
最高の直径:16000のmm
歯付き表面幅:1700のmm
最高モジュール:歯切り工具によって45
最高モジュール:65のギヤ終わりのカッター
内部歯
最高の直径:6500のmm
最高モジュール:25.4
歯付き表面幅:400のmm
物質的なプロセスを造ること
•鍛造材
•最終的な圧延
•炉の冷却
•生産の制御
•水癒やすこと
•硬度のテスト
•荒い機械化
•超音波テストおよび次元の点検
•最終検査の証明
標準/証明書
•UNI EN ISO
•AWS
•ASTM
•ASME
•DIN
適用
私達の帯ギヤはセメントおよび鉱物工業で加えられる:
•さまざまなタイプの横の製造所
•回転乾燥器
•ロータリー キルン
•他の大きいギヤ リング塗布
大きいギヤ リングの技術的要求事項:
1) 表面の堅くなる処置、硬度を正常化する前に前処理をされるHB210 | 250がもし;機械性能は最終的な強さのRB 690MPaの降伏応力Rs 490MPaの延長D5 11%の区域W 25%の影響の靭性Ak 30Jの減少である;堅くなる歯の誘導硬度HRC50 | 55;有効な堅くされた層の深さ3 | 5mm。
2) 全面的な超音波欠陥の検出は、内部質2つの条件GB7233-87の標準的な条件を満たすべきである;歯および肉付けの磁気探傷点検、質は2つの条件GB/T9444-88の標準に合うべきである。
3) 鋳造にではない円形にされなかったR5 | R10注意しなさい。
4) 2.5両端そして1 45b.5の歯の小さな溝は)ボトム・センターで歯の表面と結合される高力ボルトによってなされる全リングの端に沿う各リング カップリングのリング ギヤ歯の幅あるなる。
2大きいリング ギヤ製造工程
荒いの2.1
鋼鉄投げるブランクは投げるプロセスに従ってCITICの重機Co.のLtd. Heavy Forging植物、GB11352-89標準による操業によって指定し、製錬のための条件を提供され、模倣、当られた箱、鋳造に服を着せるクリーニング投げる;。デッサンによる点検および受諾および鋼鉄ブランクのための技術的要求事項の間
受諾の後で出されるJB/T6402-92標準を一致する点検
プロシージャの下。
大体の形になる2.2
デッサンによって交差させるおよび手当、直線の関係を、外に出るため表面製粉、訓練および他のプロセスを結合する円の内側と外側の両方に処理する。
2.3調査の傷害
全面的な超音波欠陥の検出は、内部質GB7233-87標準の2つの条件を満たすべきである。
2.4正常化の前処理
処置を正常化し、和らげる半リング組はそれに続く表面に堅くなることによい組織を提供する;熱処理の後の半分リング ギヤ点検の出版物のデッサンの変形。
2.5機械化
最初に2.5リングはリング全体として、全面的なプロセスおよび上部および低価格、および次に引くおよび機械化の製粉プロセス条件を接続する高力ボルトによって円のQuannei Waiの歯を引くことによってなされる。
2.6圧力の処理の除去
全面的なリングは圧力を除去するためにアニールした。
2.7全面的なリング表面の堅くなること
歯槽の歯の表面の高周波焼入れに沿って、硬度HRC50 | 55の有効な堅くされた層の深さ3 | 5mm。
2.8最終検査
最初に、coggingリング ギヤを和らげた後、硬度癒やす検出の頻度はデッサンの条件を満たす;第二に、かどうか最高の外の直径大型D6944変形3mmとして検出するため、修飾されるまで必要な機械訂正;3番目に、歯および肉付けの磁気探傷点検、質は2つの条件GB/T9444-88の標準的な条件を満たすべきである;最後に、最終検査のためのデッサンそして技術的要求事項に従って。
