商品の詳細:
お支払配送条件:
|
| Girth Gear: | Rotary kiln Girth Gear and ball mill Girth Gear | Material: | Alloy steel |
|---|---|---|---|
| Diameter: | Min 100 mm to16000 mm Girth Gear | Weight: | Max 120 MT single piece |
| Module range: | 10 Module to 70 Module | Standards/Certificates: | UNI EN ISO,AWS, ASTM,ASME,DIN |
| Applications: | Cement and minerals industries | Gear Cutting Machines: | 16m CNC Hobbing Machine |
| Machining Tolerance: | Max. 0.01mm | Machining Roughness: | Max. Ra 0.4 |

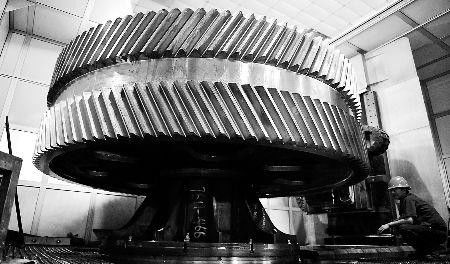

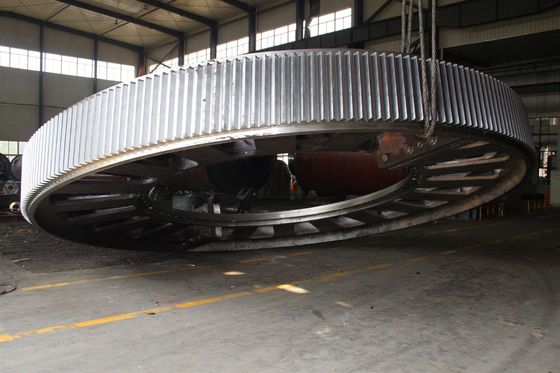

| ハイライト: | 40CrMo回転ギヤ リング、セメントの植物回転ギヤ リング、40CrMo炉の帯ギヤ,Cement Plant Rotating Gear Ring,40CrMo kiln girth gear |
||
スポンジ鉄工場,鉄鋼とセメント産業,鉱山産業,風力発電所など,他の産業部門を含む,さまざまな産業部門で広範なアプリケーションを見つけ.これらのモジュールは 10 モジュールから 70 モジュールまでのモジュール範囲で提供されており,最小直径は 100 mm から 15000 mm です. さらに,これらのモジュールは 70 MT の単一の重量を含みます.硬化および地面ギアボックス/ギアボックスの範囲は,ワームギアボックスを含む螺旋式/双螺旋式ギア/ギアボックス,螺旋式ベーベルギアボックス,惑星ギアボックスなど.

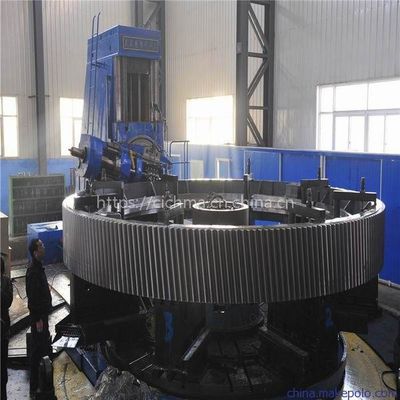

CITICIC ICギア切断機には以下が含まれます.
Ø16m CNCホーブリングマシン
Ø12mギア切断機 (スイス)
Ø10mホービングマシン (ドイツ)
Ø4m 高速CNCホビングマシン (ドイツ)
Ø1.6m ホorizontal CHC Hobbing マシン (ドイツ)
Ø5m CNCプロフィールギア磨き機 (ドイツ)
Ø2.8m CNCプロフィールギア磨き機 (ドイツ)
Ø1.25m CNCプロファイルギア磨き機 (ドイツ)
Ø1m CNCプロフィールギア磨き機 (ドイツ)
Ø0.8m CNCプロフィールギア磨き機 (ドイツ)
直径:最小100mmから16000mm
体重: 最大 120 MT 単品
ランキング:
最低3馬力から最大1400馬力
スプラッシュ/強制潤滑タイプ

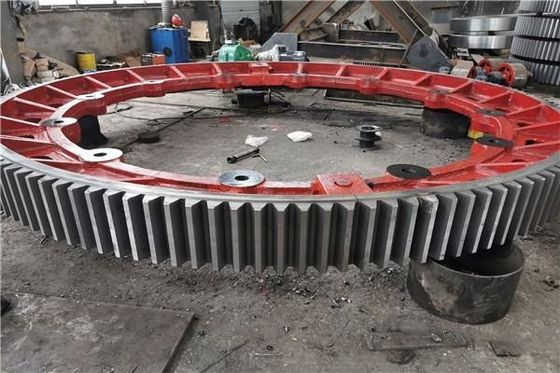

3つの異なるデザインで輪輪のギアを提供しています
1鉄鋼製
- 偽造指輪
- ローリングプレート
鋳造鋼
柔らかい (ノジュール型) 鋳鉄
製造されたギアは過去により一般的になり,鍛造された鉄鋼のギアフレーム材料と電熱溶接されたボディ構造で構築されています.リングは高強度合金鋼のブロック全体から製造されていますリングの粗末加工後,硬化と熱処理を行い,機械的特性を向上させ,その性能を向上させます.
製造された輪輪の利点は
1偽造材料の構造は,インクルージョンのリスクを排除します.
2ガス穴,マイクロ収縮,ピン穴,熱い裂け目,砂やスラッグを含む構造の欠陥は避けられます
3したがって,ボディ構造の修理溶接,例えば歯のある領域の磨きは必要ありません.
4製造過程では,パターンやライザーが不要です.
5. フレーム材料は,基礎構造 (すなわちウェブ,ガセット) に使用される材料よりも硬さや強度が高い.
特徴
1外歯
最大直径: 16000 mm
歯のある顔の幅: 1700 mm
最大モジュール: 45 個
最大モジュール: 65 輪の仕上げ切断機

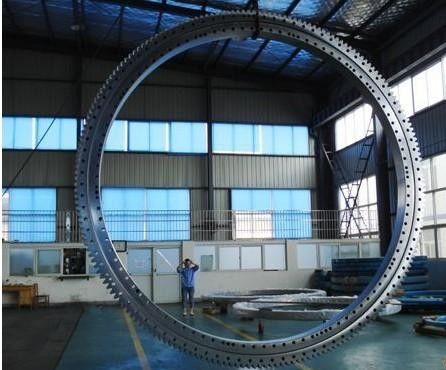

2内部歯
最大直径: 6500 mm
最大モジュール: 254
歯のある顔の幅: 400 mm
鋳造材料の加工
鍛造
ローリング終了
オーブンの冷却
生産の管理
水消化
硬度試験
粗末加工
超音波検査と次元検査
最終検査証明書
基準/証明書
UNI EN ISO
AWS
ASTM
ASME
DIN
申請
私たちの輪輪は,水泥と鉱物産業で使用されています:
横軸のミル各種類
ローター式乾燥機
ロータリーオーブン
他の大きなギアリング用途
我々は,下記のように様々なプラントのためのキルン Girth Gearsの主要なサプライヤーです.
1スポンジ・アイアン・プラント 50TPD 100TPD 300TPD 350TPD 500TPD 1000TPD
2顧客の要求に応じてセメント工場
3フォスファート鉱山の機械,アルミニウム工場,カオリン・ベントンイト
切断能力:
1. 100mm直径から16000mm直径
210モジュールから70モジュール

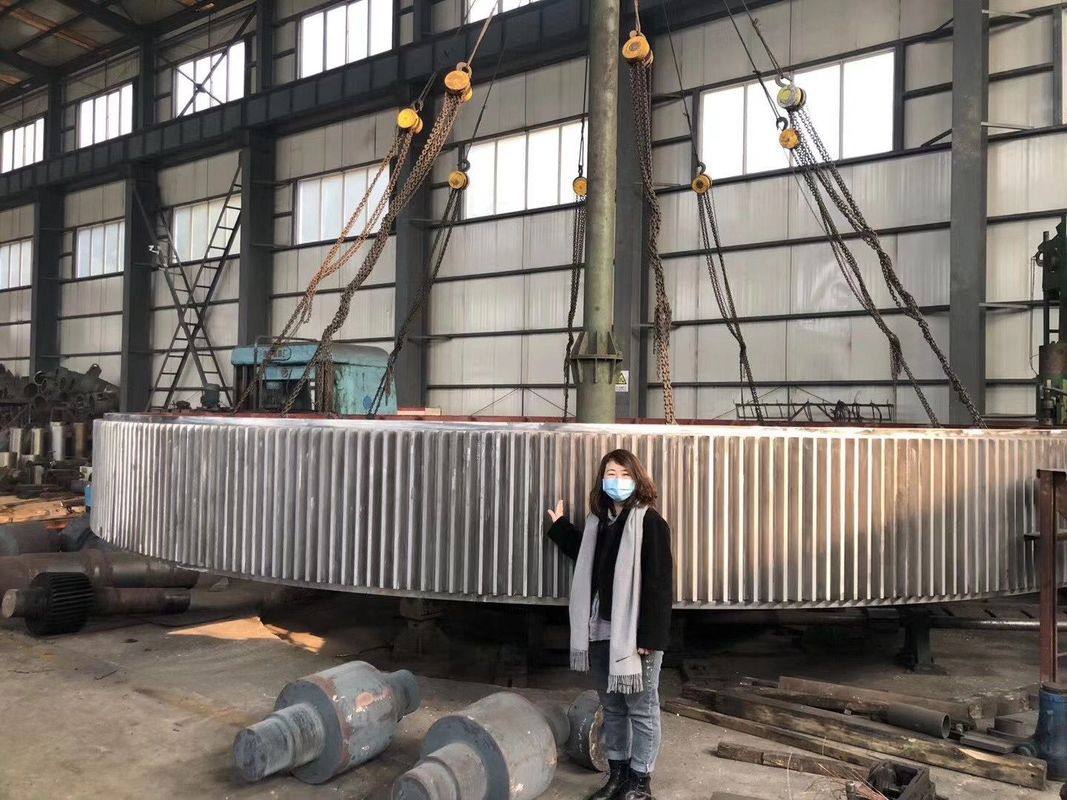

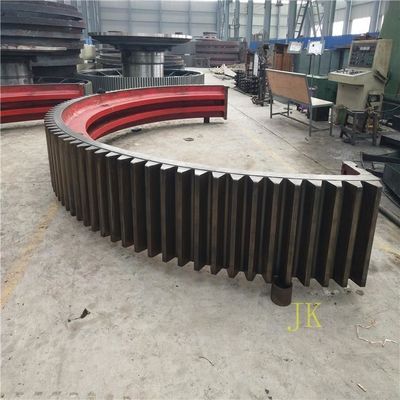

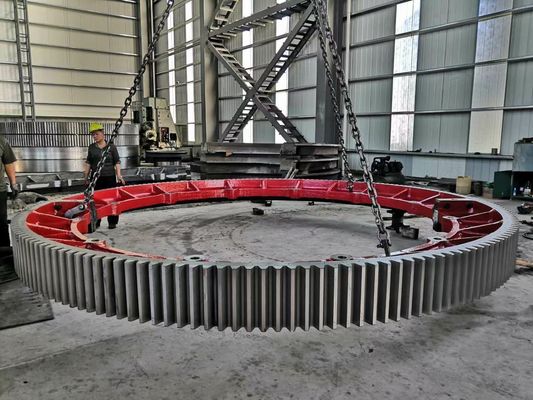

キルン回りギアには主に2部,4部,8部またはマルチセグメントで,ギアの適用の要件と適性に応じて提供されています.研磨工場部品の分野工場頭,入口,磨きロール,セメント炉の乗用リング,鋳造歯車,シャフトブロック.また,溶接構造や製造物の工場シェルも供給しています.
品質保証文書
次の報告は品質保証に提出しなければならない.
a. 化学検査報告
b. 身体報告
c. 熱処理に関する書類
磨き工場用鋼鋳物に関する仕様
d.超音波検査報告 (修理前後)
e.磁気粒子検査報告 (修理前後)
f. 寸法報告
g. 溶接器の修理地図
h. 溶接手順と手順資格記録
i. 溶接業者資格
j. 非破壊試験検査士の資格
|
ポイント |
構造的特徴 |
処理措置 |
試験内容 |
|
周長器具 |
(1)GS42CrMo4合金鋼 (企業独自の標準) HB 220~240 (2) 半構造型,Yスペック(3) 螺旋式 (4) 合金鋼の合理的な密封と調整構造 (企業独自の標準) |
(1) 鉄鋼の外側精製 (R-H アルゴンと真空処理)
(2) 鋳造,歯の密度の確保のために,固有冷模具の吊り砂技術 (3) 歯の表面硬さを保証する標準化 (特許技術) その後に (4) 粗いハブリング,解き放つ時間,関節表面を修復し,それから細かくロール
(5) 自家製の調理器 |
(1) 鋳造物の機械的性質と化学的組成 (内部規格) (2) 音響試験後の粗末化 (3) 半加工,超音波検査や磁気粒子検査後の加工 (4) 歯の表面の磁気粒子検査,硬度試験 (5) 歯の耐受性チェック (6) 機械のサイズの正確性を確認するための工場組装負荷試験 |
CITICICの大きなギアリングの技術要求:
表面硬化処理を正常化する前に,硬さ HB210 ~ 250; 機械性能は,究極の強度 Rb 690MPa,出力ストレスの Rs 490MPa,長さD5 11%,面積Wの減少 25%,衝撃強度 Ak 30J;歯の誘導硬化,硬さHRC50 ~ 55;効果的な硬化層深さ3 ~ 5mm.
2) 全体的な超音波欠陥検出,内部品質は2つの要件を満たす必要があります GB7233-87標準要件; 歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります GB/T9444-88規格.
3) 鋳造は丸めていないことに注意してください R5 ~ R10.
(4) 両端の歯の切片,および (145b.5) 半径の2輪の歯の切片,各リングコップリングは,高強度ボルトで成る丸いリングの縁に沿って,歯の表面と組み合わせると,下部の中心にする必要があります.
2 大型リングギア製造プロセス
2.1 粗質
鉄鋼鋳造空は,CITIC重機械株式会社によって提供されています. 重力鍛造工場,GB11352-89標準によって実行 鋳造プロセス,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造,鋳造試験および設計図の受付および技術要求の際には,鋼の空白
JB/T6402-92 標準に従って,承認後に発行されたチェック
ダウン手順
2.2 粗末化
引き出し,保持許可,アライナメント,接続,円内外の両方で処理,顔フレッシング,掘削,および他のプロセスを組み合わせて.
2.3 勘探事故
超音波の欠陥検出,内部品質はGB7233-87規格の2つの要件を満たす必要があります.
2.4 前処理を正常化する
半環ペア 標準化とテンパー処理,後の表面硬化のための良い組織を提供; 熱処理後の半環ギア検査のプレス図形変形.
2.5 機械加工
最初の2半のリングは リング全体を繋ぐ高強度ボルトで作られ 全体のプロセスは 円を描き,クアンネイ・ワイの歯と上下端,そして,描き,加工 フレッシングプロセス要件.
2.6 処理ストレスの除去
ストレスをなくすために整形された.
2.7 リング表面の整体硬化
IFは,アルベオラー歯表面に沿ってインダクション硬化,硬さ HRC50 ~ 55,有効硬化層深さ 3 ~ 5mm.
2.8 最終検査
まず,検出周波数消化,硬さ リングギアコギングは,図の要求を満たす.最大外径がデフォメーション3mmより大きいサイズD6944かどうかを検出するために3つ目は,歯とフィレの磁気粒子検査,品質は2つの要件を満たす必要があります.設計図と最終検査の技術要件に従って.

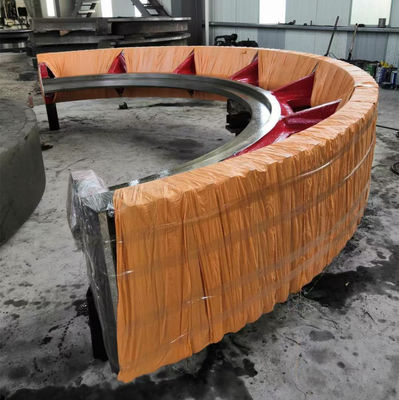

配送の基準は輸出です
CITICヘビー・インダストリーズは あなたのビジネスパートナーです
CITICICは以下を提供することができます.
1エンジニアリング用スペアパーツ - 設計と製造
2. 大量鋼鉄鋳造工場
3巨大な機械工房の能力
4訓練プログラム
5予防的なメンテナンスプログラム
6予防的なメンテナンスのサービス
7総合的なメンテナンスプログラム
CITICのフィールドサービスエンジニアは,CITICブランドグループの製品について特別に訓練を受けていますが,他のOEMブランドのサービスも承担できます.
技術者は 最先端の技術的な診断機器を装備しています 性能を最適化し ダウン時間を最小限にするために 機器をトラブルシューティングします
消費品や電気・機械のスペアパーツの 供給も可能です
