商品の詳細:
お支払配送条件:
|
製品名: | ガースギア、ビッグリング | 硬度: | HRC50~55 |
---|---|---|---|
面積削減: | w25% | 有効硬化深さ: | 3~5mm |
延長: | d511% | 特徴: | 高い積載量とスムーズな操作 |
分類: | 製造所の帯ギヤ | 保証: | 12か月 |
ハイライト: | ミルガースギア鋳造、ミルガースギア鍛造、大径ミルガースギア,Mill Girth Gear Forging,Large Dia Mill Girth Gear |

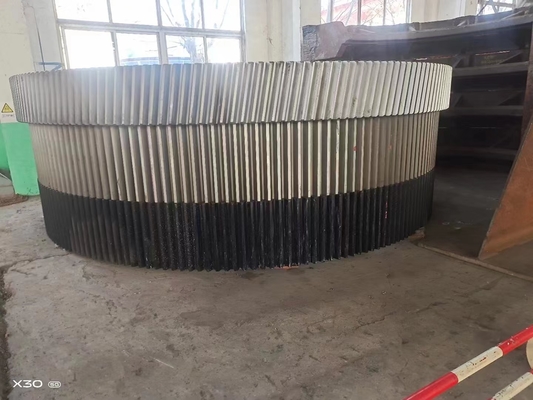

OEMの鋳造および製造所の帯ギヤ鋼鉄を造ることは大口径リング ギヤに拍車をかける
1.製造所の帯ギヤのための大きい歯リングの製造工程

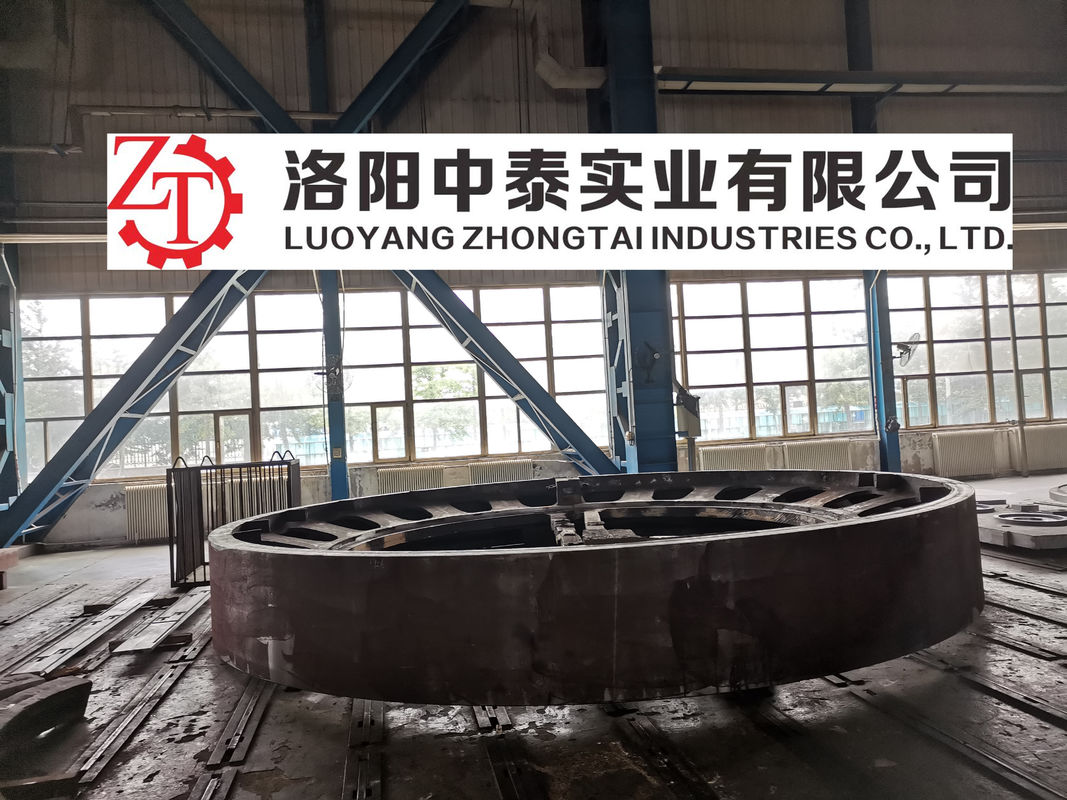

(1)ブランク
鋼鉄投げるブランクは重い鋳造によってCITICの重工業の機械類Co.、株式会社の造る植物提供され。それはgb11352-89標準に従って実行される。形成、製錬、プロセス条件を投げることに従って鋳造を打ち、きれいにし、そして服を着せる注ぐこと、箱;点検および受諾の間に、投げられた鋼鉄ブランクはデッサンおよび技術的要求事項に従って点検され、プロセスはJB/T6402-92標準に従って受諾を渡した後下に置かれる。
(2)荒い機械化
デッサンの条件に従う引くことラインおよび処理手当、直線、関係を、内部および外の円取っておくため、製粉の共同表面、訓練および他のプロセスを処理する。
(3)代理店の傷害
超音波点検は全体的に見ると、遂行され、内部質はGB7233-87標準の二次条件を満たす。
(4)前処理を正常化すること
半分リングは組でそれに続く表面に癒やすことによい微細構造を提供するために正常化され、和らげられる。そして熱処理の後で半分ギヤ リングの変形を点検するデッサンの条件に従って。
(5)機械化
次に全リングへの、全リング円のデッサンの処理の条件そして上部および低価格と歯を製粉するためのデッサンそして機械化の条件に従う高力ボルト継手が付いている最初の2つの半分リング。
(6) Eliminate機械化の圧力
必要なリングは圧力を除去するためにアニールされる。
(7)必要なギヤ リングの表面に癒やすこと
歯の溝に沿って、硬度HRC50~55癒やすの歯の表面の中間周波数の誘導有効な堅くなる層の深さ3~5mm。
(8)最終検査
初めに癒やし、和らげる中間周波数の後のギヤ リングの各溝の硬度がデッサンの条件を満たすかどうか、テスト;2番目に最高の外の直径D6944のサイズが3mmの変形のような余りに大きい、かどうか、必要とする修飾されるまでの機械訂正を検出しなさい;3番目に、ギヤ歯および転移の肉付けの磁気探傷点検のために、質はGB/T9444-88標準で規定される二次条件を満たすべきである;最後に、最終検査のためのデッサンそして技術的要求事項に従って。
2. 製造所の帯ギヤのための大きいリングのプロダクト変数
大きいギヤ リング |
⑴GS42CrMo4合金の鋳造物鋼鉄(企業の標準) HB 220 | 240 半分の構造、Yのタイプ版。 (3)斜めの歯。 (4)適度なシーリングおよび直線の構造。 |
⑴溶解した鋼鉄炉(アルゴンの吹くことおよびRHの真空の処置)の精製の外。 鋳造および歯の密度を保障するために(2)特別な冷たい型の砂の掛かる技術は採用される。 (3)処置(専有技術)を歯の表面の硬度を保障するために正常化すること。 次に(4)荒い歯切り工具で切ることの後で、解放の老化は、共同表面および良い圧延を修理する ⑸手製に歯切り工具の精密歯切り工具で切ること。 |
⑴投げるブランク(内部制御の標準)の機械特性そして化学成分。 (2)荒い機械化の後の超音波ひび検出。 ⑶半分の仕上げ、終わりの超音波点検および磁気探傷点検。 (4)歯の表面の磁気探傷点検、硬度の点検。 ⑸歯のプロフィールの許容を点検しなさい。 ⑹配達の前の総会の正価格販売テストは、大きく、小さいギヤの一致の正確さを点検する。 |
3. 大きいリング ギヤの場合の紹介
(1)中国の最も大きいリング ギヤ--世界の最も大きいリング ギヤは一貫作業ルオヤンZhongxinの重機のグループCo.、株式会社の河南省の来ている。リングに9.936メートルの直径、7.950メートルの内部の直径、および80トンの総重量がある。リングの外端はメートル高い274本の歯によって0.9並ぶ。
(2) Citicの重機Co.、株式会社はそれのための世界で最も大きい酸化させた餌の焼結炉を製造するためにウーハンの鉄および鋼鉄グループが付いている生産の契約に署名した。焼結炉の主要部分として、大きいリング ギヤの処理は注意を引き付ける。以前は、8.8メートルのリング最高の直径を処理するCiticの重機。ウーハンの鉄および鋼鉄Co.、株式会社の大きいギヤ リングの巧妙な生産は中国および世界ギヤ リング処理の歴史の別の重要な進歩を達成した。リングに9.936メートルの直径、7.950メートルの内部の直径、および80トンの総重量がある。リングの外端はメートル高い274本の歯によって0.9並ぶ。大きい歯リングの巧妙な生産は中国および世界の歯リング処理の歴史の別の重要な進歩を達成した。
