1. 製造所の帯ギヤのための大きいギヤ リングの技術的要求事項

（1）癒やす前の表面の前処理は正常化され、硬度はHB210~250べきである;機械特性は強さの限界Rb690MPaの収穫の限界Rs490MPaの延長d511%の区域の減少w25%の影響の靭性の価値Ak30Jである。歯ののHRC50~55の硬度高周波焼入れ;有効な堅くなる深さ3~5mm。

（2）超音波点検は全体的に見ると、遂行され、内部質はGB7233-87標準で規定された二次条件を満たす;ギヤ歯および転移の肉付けの磁気探傷点検、質はGB/T9444-88標準的な条件を満たすべきである。

（3） Uncastは丸かどR5~R10を。

（4）歯の幅に沿う両方の端そして端の溝を彫ること。 全ギヤ リングに高力ボルトによって接続される歯の底の中心に2つの半分ギヤ リングによる大きいギヤ リングは共同表面あるなる。

2. 製造所の帯ギヤのための大きいリングのプロダクト変数

3. 製造所の帯ギヤのための大きい歯リングの製造工程

（1）ブランク

鋼鉄投げるブランクは重い鋳造によってCITICの重工業の機械類Co.、株式会社の造る植物提供され。それはgb11352-89標準に従って実行される。形成、製錬、プロセス条件を投げることに従って鋳造を打ち、きれいにし、そして服を着せる注ぐこと、箱;点検および受諾の間に、投げられた鋼鉄ブランクはデッサンおよび技術的要求事項に従って点検され、プロセスはJB/T6402-92標準に従って受諾を渡した後下に置かれる。

（2）荒い機械化

デッサンの条件に従う引くことラインおよび処理手当、直線、関係を、内部および外の円取っておくため、製粉の共同表面、訓練および他のプロセスを処理する。

（3）代理店の傷害

超音波点検は全体的に見ると、遂行され、内部質はGB7233-87標準の二次条件を満たす。

（4）前処理を正常化すること

半分リングは組でそれに続く表面に癒やすことによい微細構造を提供するために正常化され、和らげられる。そして熱処理の後で半分ギヤ リングの変形を点検するデッサンの条件に従って。

4. 大きいリング ギヤの場合の紹介

（1）中国の最も大きいリング ギヤ--世界の最も大きいリング ギヤは一貫作業ルオヤンZhongxinの重機のグループCo.、株式会社の河南省の来ている。リングに9.936メートルの直径、7.950メートルの内部の直径、および80トンの総重量がある。リングの外端はメートル高い274本の歯によって0.9並ぶ。

（2） Citicの重機Co.、株式会社はそれのための世界で最も大きい酸化させた餌の焼結炉を製造するためにウーハンの鉄および鋼鉄グループが付いている生産の契約に署名した。焼結炉の主要部分として、大きいリング ギヤの処理は注意を引き付ける。以前は、8.8メートルのリング最高の直径を処理するCiticの重機。ウーハンの鉄および鋼鉄Co.、株式会社の大きいギヤ リングの巧妙な生産は中国および世界ギヤ リング処理の歴史の別の重要な進歩を達成した。リングに9.936メートルの直径、7.950メートルの内部の直径、および80トンの総重量がある。リングの外端はメートル高い274本の歯によって0.9並ぶ。大きい歯リングの巧妙な生産は中国および世界の歯リング処理の歴史の別の重要な進歩を達成した。

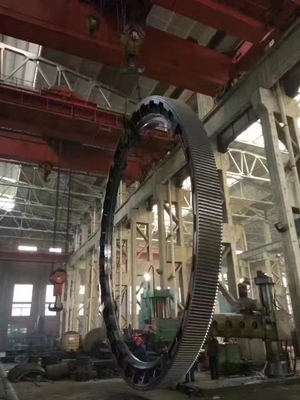

製造所の帯ギヤ
