| Product name: | Large gear ring | Material: | Steel |
|---|---|---|---|
| Weight: | Max 120 MT single piece | Application: | Rotary kiln,ball mill |
| Maximum module: | 45 by hob | Port: | Qingdao China |
| Condition: | New | Warranty: | 12 months |
ボールミール 大型リングギア 耐磨型鋳鋼ギア 合金鋼 サポート パーソナライゼーション
技術要求事項
1) 表面冷却前の予備処理は正常化処理であり,硬さはHB210~250であるべきである.機械性能指標は強度制限Rb690MPa,出力制限Rs490MPaである.伸縮 D511%,横切断収縮W25%,衝撃強度値はAk30J;ギア歯はインダクション硬化され,硬度はHRC50~55;効果的な硬化層深さは3~5mmです.
2) 全体は,超音波の欠陥検出の対象であり,内部品質は,GB7233-87規格で指定された二次要件を満たす必要があります.ギア歯とトランジションフィレットは,磁気粒子欠陥検出の対象となります.質はGB/T9444-88規格に規定された次要要件を満たす必要があります.
3) 大型ギアリングは,高強度ボルトで接続された半ギアリングから構成され,統合されたギアリングを形成し,関節表面は歯の底の真ん中に位置する必要があります.
4) 歯の形状の辺を,歯の幅に沿って切る.
5) 大型リングギア は,高強度 の ボルト で 接続 さ れ た 2 つの 半環ギア で 構成 さ れ て 単一 のリングギア を 形成 し ます.交配 面 は 歯 の 底 の 中部 に 位置 し て い なけれ ば なり ませ ん.
製品紹介
ボールミールギア,大ギアリングとしても知られ,通常,ボールミルの端蓋に設置されます.その構造に応じて,ボールミールギアは3種類に分けることができます:フルギアリング半速輪と四速輪
製品パラメータ
| (1) GS42CrMo4合金鋳鋼 (エンタープライズプロプライエタリ規格) HB 220-240 | (1) 溶融鋼のラフィネーリング (アルゴン吹きとRH真空処理) | (1) 鋳料の機械的特性と化学的組成 (内部制御基準) |
| (2) 半長構造,Y型シート | (2) 鋳物と歯の密度を確保するために,独占的な冷模具砂吊り技術を使用 | (2) 粗末加工後の超音波の欠陥検出 |
| (3) 螺旋型歯 | (3) 標準化処理 (特許技術) は,歯表面の硬さを保証する | (3) 半加工や加工後に超音波の欠陥検出と磁気粒子欠陥検出 |
| (4) 合理的な密封と調整構造 | (4) 粗末 に 滑らか れ た 後,ギア を 緩め,関節 の 表面 を 修理 し,それから 細かく 滑らか れ | (4) 歯の表面の磁気粒子欠陥検出と硬さ検査 |
| (5) 自作のホブ精密ギアホブリング | (5) 歯のプロフィールの容量検査 | |
| (6) 大型および小型の歯車メッシュの精度を確認するために,配送前に無負荷試験を実行 |

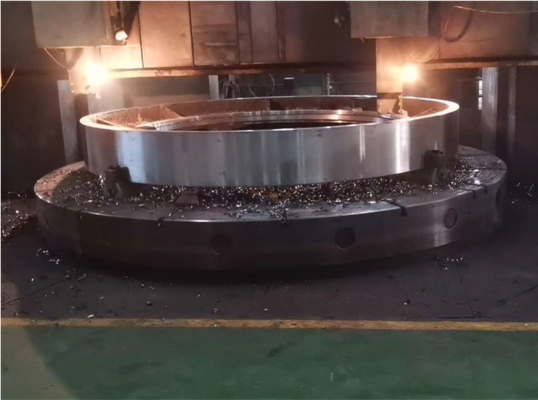

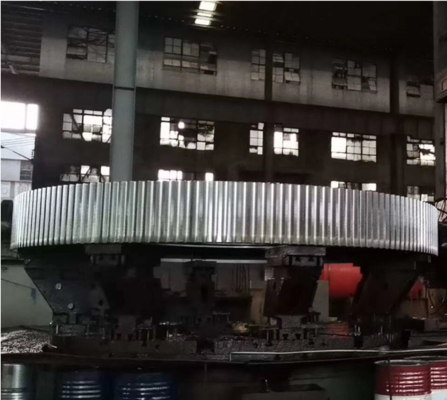

製品表示
