| Product name: | Pinion Gear, mill girth gear | Material: | Alloy Steel |
|---|---|---|---|
| Type: | Mill Girth Gear | Port: | Qingdao China |
| Warranty: | 12 months | Application: | Rotary kiln and ball mill |
| Dimensions: | Rotary kiln gear and ball mill gear | Maximum module: | 45 by hob |
ボールミル大型ギアリング鋳鋼歯面精密研削カスタマイズ
技術要件
1) 表面硬化前処理は正規化であり、硬度はHB210-250です。機械的特性は、引張強さRb690MPa、降伏強さRs490MPa、伸びD511％、絞りW25％、衝撃靭性Ak30Jです。歯車歯は、有効硬化層深さ3〜5mmで、HRC50-55の硬さに高周波焼入れされています。
2) 歯車全体で超音波探傷検査を実施し、内部品質はGB7233-87に規定されているII級の要件を満たす必要があります。また、歯車歯と移行フィレットに対して磁粉探傷検査を実施し、品質はGB/T9444-88に規定されているII級の要件を満たす必要があります。
ギアリング製造プロセス
2.1 ブランク
鋳鋼ブランクは工場から提供され、GB11352-89に従って製造されます。鋳物は、鋳造プロセス要件に従って成形、溶融、注湯、箱詰め、清掃、トリミングされます。検査と受け入れの際、鋳鋼は図面と技術要件に従って検査されます。JB/T6402-92に従って合格すると、次のプロセスにリリースされます。

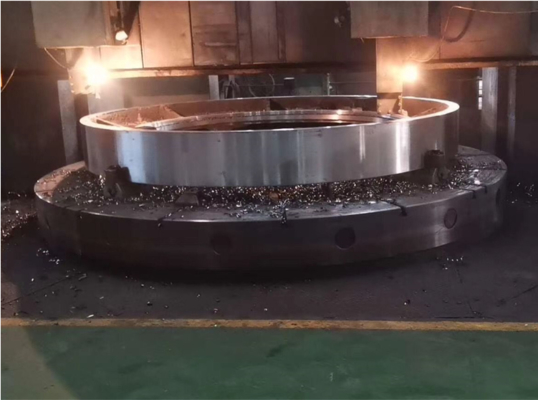

2.2 荒加工：図面要件に従ってマーキングと加工代を行い、位置合わせ、接続、内外周の加工、合わせ面のフライス加工、穴あけを行います。
2.3 探傷検査：鋳物全体で超音波探傷検査を実施します。内部品質はGB7233-87に規定されているII級の要件を満たす必要があります。
2.4 正規化前処理：半リングギアのペアを正規化および焼戻しし、その後の表面硬化のための良好な微細構造を提供します。半リングギアは、熱処理後の変形を図面要件に従って検査します。2.5 最終検査
まず、中周波焼入れ焼戻し後、リングギアの各歯溝の硬度をチェックし、図面要件を満たしていることを確認します。次に、最大外径（D6944）が増加していないか確認します。変形が3mmの場合は、要件を満たすまで機械的修正が必要です。次に、歯車歯と移行フィレットに対して磁粉探傷検査を実施します。品質はGB/T9444-88に規定されている2級の要件を満たす必要があります。最後に、図面と技術要件に従って最終検査を実施します。

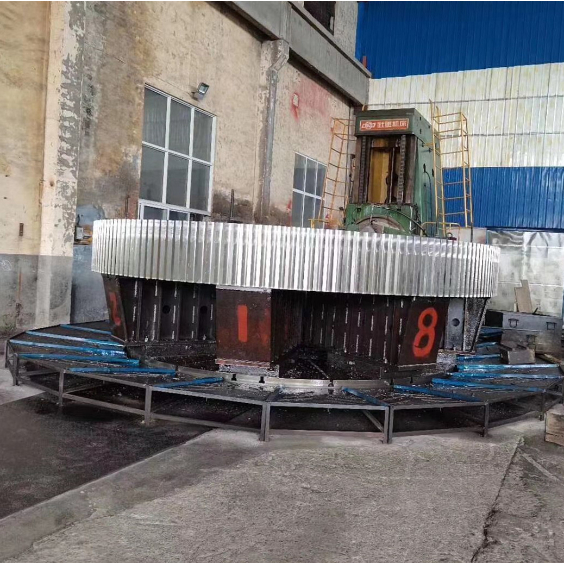

製品表示
製品パラメータ
| (1) GS42CrMo4合金鋳鋼（企業独自規格）HB 220-240 | (1) 溶鋼の取鍋精錬（アルゴンブローおよびR-H真空処理） | ⑴ 鋳造ブランクの機械的特性と化学組成（内部管理基準） |
| ⑵ 半分の長さの構造、Y字型シート | ⑵ 鋳物の密度と歯を確保するために、独自の冷金型砂吊り技術を使用 | ⑵ 荒加工後の超音波探傷検査 |
| (3) ヘリカル歯 | ⑶ 正規化処理（独自技術）により、歯面の硬度を確保 | ⑶ 半仕上げおよび仕上げ後の超音波探傷検査および磁粉探傷検査 |
| ⑷ 適切なシールと位置合わせ構造 | ⑷ 荒ホブ盤加工後、ギアを緩め、接合面を修理し、次に精密ホブ盤加工 | ⑷ 歯面の磁粉探傷検査と硬度検査 |
| (5) 特殊自作ホブ精密ギアホブ盤加工 | ⑸ 歯形公差検査 | |
| ⑹ 出荷前の無負荷試運転で大小ギアの噛み合い精度を確認 |
