商品の詳細:
お支払配送条件:
|
名前: | 高いクロムの鋳鉄プロダクト | 使用法: | 採鉱の一致のため、製造所 |
---|---|---|---|
適用: | ロッド ミル、鉱山、金、銀、銅、鉄、鉱石 | プロセス方法: | 鋳造、鍛造材 |
空冷: | 200~260℃ | 硬度: | HRC58-62 |
熱処理プロセス: | 950~1000℃に熱される | 港: | チンタオ、上海、テンシン |
保証: | 12か月 | 分類: | 鋳造および鍛造材 |
ハイライト: | 高いクロムの鋳鉄プロダクト,高いクロムの鋳鉄の鋳造,高いクロムの鋳鉄の鍛造材 |

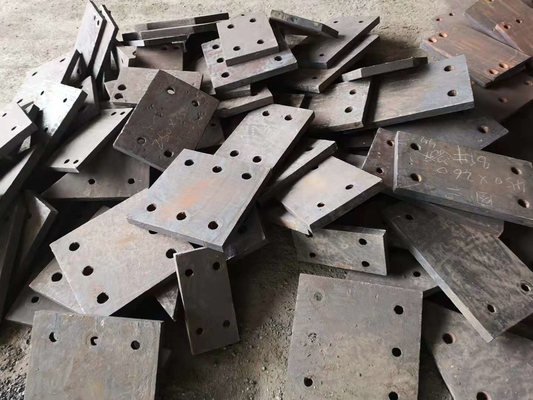

高いクロムは製造所のための鋳鉄プロダクト鋳造そして鍛造材を
1. 高いクロムの導入は鋳鉄の鋳造および鍛造材を
高いクロムの鋳鉄(クロム> 12%)は優秀な耐久力のある材料である。高いクロムの調査では一般にCr15、Cr20および他の高いクロムの鋳鉄に集中される鋳鉄を。このペーパーは超高いクロムの鋳鉄(クロムの内容> 20%)の影響、Crの内容の増加およびさまざまな合金になる要素の付加との調査された微細構造の変更の特性の高いクロムの鋳鉄の重要な部品を、分析する。
2. 異なったタイプの高いクロムの鋳鉄は各々の構成の内容異なっている:
化学成分 | パーセント% |
C | 2.05 |
Si | 1.40 |
Mn | 0.78 |
Cr | 26.03 |
NI | 0.81 |
Mo | 0.35 |
3. 高いクロムの熱処理プロセスは鋳鉄の鋳造および鍛造材を
(1)高いクロムの鋳鉄の一般的な熱処理プロセスは950~1000℃に熱され、次に熱保存および空冷の200~260℃低温の和らげることの後で癒やされる。
(2) 16h空冷のための高温ペレタイジングを施す処置1140~1180℃は、かなり影響の靭性および耐久性を改善できる。高温ペレタイジングを施す処置はマトリックスに対する大きい大きさおよび連続的なネットワークの炭化物の分離の効果を除去するか、または減らすことができるすべての炭化物の回転楕円体を作ることができる。ペレタイジングを施すことによってspheroidized炭化物はある程度のオーステナイトによる均一マトリックスによって、特に支えられる。保留時間がきちんと減れば、薄いセクション部品に対する効果を達成するまたことができる。このプロセスの不利な点はより多くの熱エネルギーを消費することである。
(3)成長したプロセスは次のとおりである:、容易なプロセス、空冷および処理の後で和らげる低温の癒やす圧力に投げることの後の柔らかくなるアニーリング。硬度は一般にスラグ スラリー ポンプ部品のような耐久力のあるおよび身に着けている部分のために大抵使用されるHRC58-62であるように要求される。
(4)私達はここに高いクロムの生産の基盤、一般に提供するCr24、Cr26、Cr28、Cr15Mo3、Cr26をいる
高いクロムの粉砕の球、Cr%=10.2~10.5%、C%=2.2~2.7%、Siを、Sの倍のゼロ下の、必須の硬度HRC> 58私達が癒やすのに癒やす液体を使用しているしなさい。癒やすプロセス パラメータは次のとおりである:3.5時間960℃に上がる2時間650 ℃;4~6時間握る和らげる温度380~400℃。粉砕の球の指定φ40-φ80。プロセスは250~350℃和らげることを癒やす1050℃である。
FQA
Q:私達がルオヤンのzhongtaiの企業co.をなぜ信じるか、株式会社:
:1。経験30年以上。
2.Weは鉱山機械の一流の専門の製造者、建設機械、機械鋳造および造られた部品である。
3. すべてのプロダクトはISO9901を達成した:2000年の質管理証明書およびセリウム、ROHSの証明書。
Q:受渡し時間:
:部品の調達期間1-2monthsの機械2-3months。
Q:支払の言葉:
:支払のタイプを受け入れなさい:T/T、L/C、ウェスタン・ユニオンの現金。30%の沈殿物場合の署名された契約。出荷する前に支払われる完全な支払。
コンタクトパーソン: Mr. David
電話番号: 86-18637916126
