鋳造の鋼鉄エンド キャップの鋳造物およびカスタマイズされる鍛造品のボール ミルのエンド カバー

カスタマイズされた投げる鋼鉄エンド キャップの鋳造および鍛造材のボール ミルの端カバー

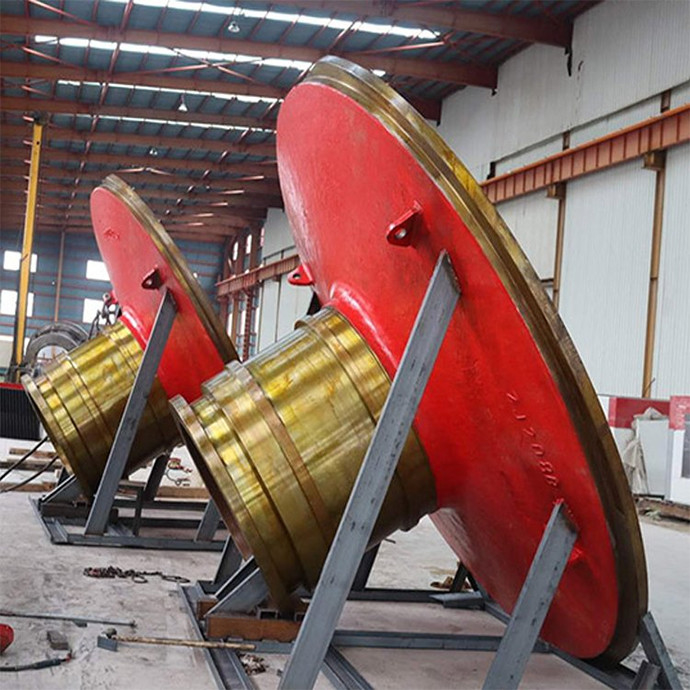

1. ボール ミルの端カバー鋳造および鍛造材の導入

ボール ミルの端カバーは私達の工場によって作り出されるボール ミルの主要な1部である。端カバー材料はZG270-500である。

ボール ミルの端カバーの危ないセクションの強さは幾分重いボール ミルのバレルが主要な軸受けカバーで末までに支えられるので端カバーの設計で考慮されるべき最初の問題である。

主要な軸受けの構成、ジャーナルの曲がる抵抗および主要な軸受けの基礎に触れる大きいギヤを避ける問題を考慮に入れるように設計されているボール ミルの端カバーは一般にわずかに円錐である。大きく、中型のボール ミルの端カバーは投げられた鋼鉄から大抵小さいボール ミルは延性がある鉄から成っているが、成っている。端カバーおよびシリンダーの軸線の同心性を保障するためには、端カバーおよびジャーナルは通常1冊に投げられる。しかし製錬し、投げる装置の場合には容量は、処理の後で別に投げられるには十分にない、それらはまた一緒に留まる、および最終的に機械処理できる。

端カバーのジャーナル部品を定めた場合、ボール ミルがギヤ（まっすぐな歯、螺旋形の歯または留め釘歯）によって運転されることが先立って考慮されなければならない。取付けの間に軸線の横の間違いが原因で、ボール ミルは操作の間にある軸力を作り出すかもしれない。従って、ジャーナルを修理するようにシリンダーが軸力の行為の下で軸方向で防ぎ、ギヤの正常運営に影響を与えるために、それが要求される動くことを。この場合しかし拡張の可能性はバレルが熱の結果として伸びるので、そして負荷が困難になると同時に可能にされなければならない。こうして、当然、シリンダーの2冊のジャーナルは同時に修理することができないが1つだけは固定することができ、他は移動可能で自由な端と呼ばれる。

この目的を達成するためには、ジャーナルは通常忍耐の薮の長さと丁度等しい肩と設計されている;他のジャーナルは忍耐の薮の長さより長い5-25のmm背負われないし、作られない。短い円柱製造所のために、シリンダーが長くないのでどのジャーナルでも固定端として選ぶことができる。但し、長い円柱ボール ミルに、ギヤ リングの近くのジャーナルは固定端として選ばれなければならない。このように、シリンダーの変形によりギヤは軸転位を作り出さない。

それは鉱山の端カバー、1にボール ミルの2つの端カバーが異なっていることある鉱山の端カバーを排出することである1つ、指摘される必要がある。

2. ボール ミルの端カバー鋳造および鍛造材の加工技術の手段

カスタマイズされた投げる鋼鉄エンド キャップの鋳造および鍛造材のボール ミルの端カバー
